CAMAC

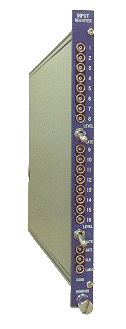

インプットレジスタ (C005)

		NIMのパルスやレベルをCAMACコントローラに知らせるモジュールです また、インタラプト(LAM)が出力中に、外部に対しNIM信号を出して他のモジュールのVETO信号出力用として使用が可能 特長 1台3役 信号をダイレクトに見る インプットレジスタ GATEによるストローブで、信号を見る ストローブコインシデンス 割り込みのコントロールをする インタラプトレジスタ しかも、8入力で切替が可能 すべて、NIM信号 仕様 信　号 GATE、CLEAR入力 ： NIMレベル　最小幅20ns 出　力 ： NIMレベル 形　状 ： CAMAC標準1幅モジュール 電　源 ： +6V　650mA -6V　350mA
CAMACファンクション F(0)・A(0)・S1 ： 入力信号を直接読み込み F(0)・A(1)・S1 ： 前面SWがGATE時は、外部GATEとのコインシデンスの信号読み込む 前面SWがLEVEL時は、入力信号がLになったデータがONになり割り込みの発生でこのパターンを読み込む F(1)・A(0)・S1 ： LAM MASKレジスタの読み込み F(2)・A(0)・S1 ： F(0)・A(0)・S1と同じ F(2)・A(1)・S1 ： F(0)・A(1)・S1と同じ F(2)・A(1)・S2 ： 入力用レジスタークリア F(8)・(A(0)+A(1))・S1 ： テストLAM F(9)・A(1)・S2 ： 入力用レジスタークリア F(11)・A(0)・S2 ： LAM MASKレジスタークリア (入力によるLAMがMASKされてでなくなる) F(17)・A(0)・S1 ： LAM MASKレジスタ書き込み bit onの入力がLAM割り込みが、有効となる F(24)・A(0)・S1 ： LAM割り込みディセーブル F(24)・A(1)・S1 ： LAMの外部出力ディセーブル F(26)・A(0)・S1 ： LAM割り込みイネーブル F(26)・A(1)・S1 ： LAMの外部出力イネーブル
