特長
- 時間分解能50psのTAC型TDCです
- 12bitフルスケールデータ(200ns標準)
- コモンスタートモード
- コモンストップモードも製作可能
- 入力信号は、NIMレベル
仕様
| ストップ入力信号 | ： | NIMレベル 最小幅50ns |
| スータート入力信号 | ： | NIMレベル信号 |
| 時間分解能 | ： | 50ps(標準) 変更可能25ps〜1ns (発注時ご指定下さい) |
| A/D | ： | 12bit |
| リニアリティー | ： | ±2カウント以下 |

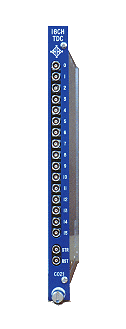

| 形 状 | ： | CAMAC標準1幅モジュール |
| 電 源 | ： | +6V 2A、-6V 2A -24V 1A、+24V 1A |
CAMACファンクション
| F(0)・A(0〜15)・S1 | ： | データリード0ch〜15ch |
| F(2)・A(0〜15)・S1 | ： | データリード0ch〜15ch |
| F(2)・A(15)・S2 | ： | データクリア |
| F(8) | ： | テストLAM |
| F(9)・S2 | ： | データクリア |
| F(10)・S2 | ： | LAMクリア |
| C・S2 | ： | データクリア |
| Z・S2 | ： | データクリア |
