- START信号が最大6回入力されてもそのSTOPとの時間差を測定可能
- TIMEレンジ 40μSec
- 時間分解能 50pSec以下
- カウンター＋TACのモジュール
概要
-

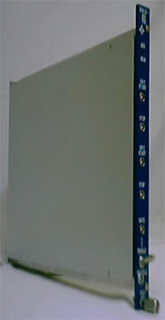

NIM信号の時間差を0.1nSec精度で測定するためのCAMAC規格のモジュールです。
TACとカウンターとの組み合わせで処理可能なDATAを出力します。
仕様
| １．入力信号部 | ||||||||||||||||
|
||||||||||||||||
| ２．TAC部 | ||||||||||||||||
| 0〜2.5V最小分解能0.05nSec | ||||||||||||||||
| ３．AD変換部 | ||||||||||||||||
| 12bit逐次比較型ADコンバータ | ||||||||||||||||
| ４．カウンター部 | ||||||||||||||||
| 12bitカウンター 内部水晶発振器100MHz 10nSec分解能 |
||||||||||||||||
| ５．電源電流 | ||||||||||||||||
|
||||||||||||||||
