クライオスタット

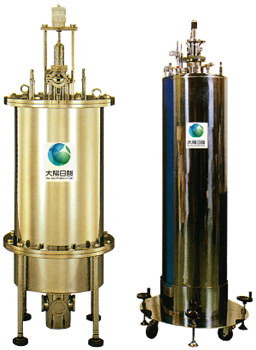

クライオスタット

  • ステンレス製
  • 液体窒素でシールドしていますので、蒸発量が少なく安定しています。
  • 液体ヘリウム槽の減圧用ポート(GHe回収口兼用)付き。
  • TC-シリーズ 金属製クライオスタット

    型式 内径 外径 深さ
    TC-310 ø100 ø200 1,000o
    TC-320 ø200 ø320 1,000o
    TC-330 ø300 ø440 1,000o
    TC-350 ø500 ø680 1,000o

  • TEC-シリーズ 物性測定用クライオスタット

    型式 最低温度 外径 深さ
    TEC-100 77K ø200 960o
    TEC-300 4.2K ø220 1,340o
    TEC-300SM 4.2K ø330 1,200o

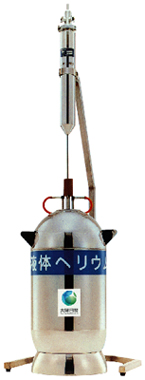

    TC-300ERは、液体ヘリウムの取扱いに不慣れな方でも、簡単に使うことが出来るように開発された電気物性測定用クライオスタットで、 超電導体の臨界温度測定や各種半導体の低温電気特性を測定するのに最適です。

  • 標準構成機器

    TC-300ER本体
    サンプルホルダ
    LHe蒸発量コントローラ(TH-3010)
    LHe蒸発用ヒータ
    支持架台
    計測用リード線取付

  • 仕様

    温度範囲 4.5K〜300K
    外形寸法 ø72o×1,320o
    試料ホルダ寸法 20o×40o(2面)
    コネクタ  3pin×1
     5pin×1
    10pin×1

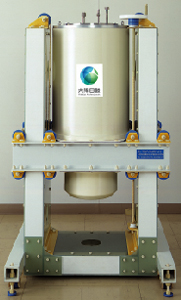

    FRPクラオスタットは、通常のクライオスタットとしてはもちろん、構造材に非磁性のFRPを使用していますので、 電気・磁気的な制約を受ける「SQUID」や「交流マグネット」等に使用することが出来ます。

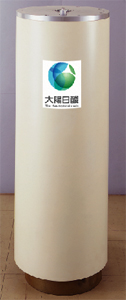

    FRP製クライオスタット
    一般形
    SQUID用
    生体磁気用

  • 仕様

      諸元
    Amm Bo Co Do 有効LHe
    充てん量
    リットル
    蒸発ロス※1
    cc/hr
    (LHe)
    M
    o
    d
    e
    l

    TCP-310-100 100 150 1,000 1,100    5.5 100
    TCP-320-100 200 270 1,000 1,100  22 200
    TCP-330-100 300 390 1,000 1,100  50 400
    TCP-350-150 500 600 1,400 1,500 200 600
    TCP-320SQ 形状例参照  12 150
    標準付属品      ・支持架台
    ・上部フランジ(SUS or Aリットル)
    その他        ※1バッフル取付時、試験体を組込まない状態での参考値
    オプション     ・LHe超電導液面計 ・LHe用トランスファチューブ
    ・試験体取付治具 ・測定用架台
    ※液体窒素用も製作致します。
  • 形状例

    汎用クライオスタット

    標準タイプ以外のサイズも製作致します。

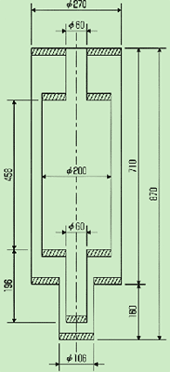

    SQUID用クライオスタット(TCP-320SQ)
