液体ヘリウム容器・液体窒素容器

液体ヘリウム容器

  • 特徴

    ステンレス製で強固です。
    標準装備は、圧力計・キャスター
    液移送ポート　30L〜100Lは、1ポート（9.53mm、12.7mm、15.88mm）

  • 仕様

    　 CMSH30 CMSH60 CMSH100 CMSH200 CMSH250 CMSH500 CMSH1000
    容積 30 60 100 200 250 500 1000
    全容積 34 65 110 220 275 568 1074
    最大蒸発量（%/日） 2 1.5/2.75※1 1/1.75※1 1/1.15※1 1.0 0.7 0.5
    外形（cm） 50.9 61.1 61.1 81.4 81.4 106.9 137.4
    高さ（mm） 1221 1298 1501 1654 1781 1857 1959
    空体重量（kg） 59.3 87 95.5 156 154.5 255.5 409
    ネック部内径（mm） 37 37 37 54 54 53.4 56.4
    設計圧力 0.21MPa（2.1kg/cm2）
    圧力計 -0.1MPa〜0.21MPa（-760mmHg〜2.1kg/cm2G）
    安全弁 第3安全弁まで装備
    放出用弁 標準装備
    シールド方式 ガスシールド
    断熱方法 スーパーインシュレーション/真空断熱
    ※1：右側の数値は2ポートの場合
    ※60L以上は、2ポートを製作することが可能です。ただし、蒸発量が増加します。
    ※OPTION部品を装備した場合、下記蒸発量が加算されますのでご注意ください。
    　差圧式液面計：0.5L/day、超電導液面計：0.25L/day,ジャケットバルブ：1.25L/day

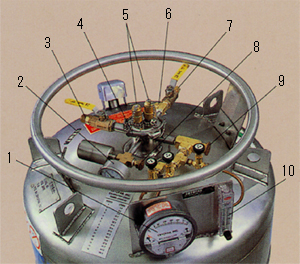

  1. 差圧式液面計　Differential Pressure Liquid Level Gauge
  2. 圧力計　Pressure Gauge
  3. ガス放出口（加圧口併用）　Vent valve
  4. クランプ　Clamp
  5. アクセスポート　Access ports
  6. 破裂板　Rupture disk
  7. 圧力調整弁　Pressure control valve : 0.5psig、3.5kPa（0.035kg/cm2G）
  8. 安全弁　Relife valve : 10psig、70kPa（0.7kg/cm2G）
  9. 安全弁　Relife valve : 15psig、105kPa（1.05kg/cm2G）
  10. フロメーター　Flow meters

液体窒素容器
    液体窒素の貯蔵・運搬に優れた機能を発揮。

    軽量で耐久性に優れたDCシリーズ、堅牢で大型のDLS-Bシリーズ。
    いずれも保存容器への液体窒素補充のための運搬と同時に、低温分野の各種の研究、 実験用または工業用として、高機能でお応えします。

  • 特徴

    軽くて丈夫な最小タイプ
    特殊アルミニウム合金を使用。
    丈夫で耐触性に優れ、しかも軽量で運搬作業も容易です。

    蒸発損失量が少なく経済的
    断熱にはスーパーインシュレーションを使用し、液体窒素蒸発損失量を大幅に減少しました。

    大きな口径で作業性向上
    口径を50mm以上とし、極めてスムーズに液の注入、取出しが可能。
    充填時間、充填ロスが少なく経済的です。

  • 仕様

    項目 内容量 高さ 外径 口径 空重量 充填時重量 蒸発損失量
    単位 L mm mm mm kg kg L/日 g/日

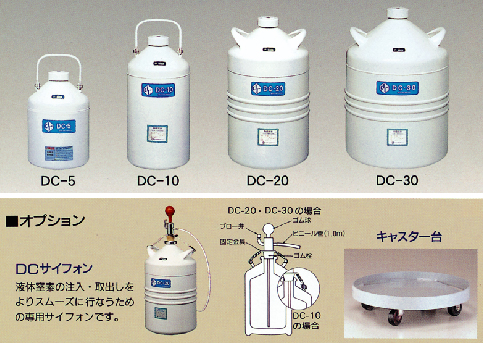

    DC-5 5.5 371 260 50.8 4.0 7.9 0.23 190
    DC-10 10.5 515 260 50.8 4.2 12.7 0.25 200
    DC-20 20.0 580 350 50.8 8.0 24.0 0.28 220
    DC-30 30.0 605 445 63.5 11.0 35.3 0.31 250

  • 特徴

    取扱いが容易
    液取出し弁を開けるだけで、簡単に液体窒素の取出しが可能。
    残量がわかるメーター付きで、取扱いは極めて容易です。

    蒸発損失量が少なく経済的
    断熱には、スーパーインシュレーションを使用し、 液体窒素の損失量を減少しました。

    移動が簡単
    キャスター付ですから、大型でも移動は簡単です。

    大型DRに接続が可能
    大型DR容器に接続して、液体窒素の自動供給ができます。

  • 仕様

    項目 内容積 充填量 最高使用圧力 最高充填圧力 外径 高さ 空重量 充填時重量LN2 蒸発損失LN2 液供給量
    窒素 アルゴン
    単位 L kg kg MPa MPa mm mm kg kg L/日 %/日 L/min

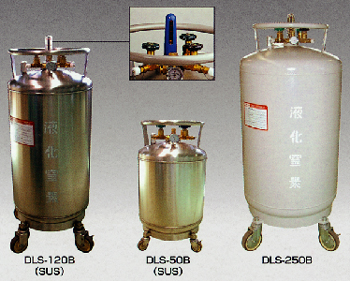

    DLS-50B 50 34 57 0.1 0.3 455 840 40 74 1.5 3.0 10
    DLS-120B 120 81 137 0.1 0.3 505 1,350 76 157 2.1 1.7 10
    DLS-250B 250 170 287 0.1 0.3 656 1,525 133 303 2.5 1.0 10
    DLS-500B 490 333 563 0.1 0.1 806 (全長)1,750 320 650 4.5 0.9 10
    DLS-1200B 1,193 867 1,503 0.1 0.4 1,110 (全長)2,360 920 1,787 11.0 0.9 10

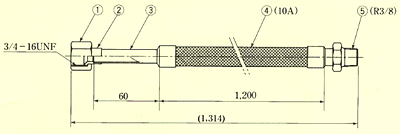

  • フレキシブルホース寸法図
