クライオアクセサリー

• ホールド機能、レコーダー出力を標準装備
• 少ない発熱、蒸発ロス
• 見やすい大型LED表示

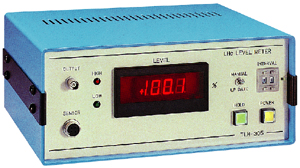

クライオスタットなどの液体ヘリウム貯蔵量を連続して測定できるレベルメータです。
超電導センサの抵抗を測定し、液面をセンサ長に対するパーセントで表示します。
測定時の発熱による液体ヘリウムの蒸発量を最小限におさえるため、オートインターバル測定機能を 標準装備し、長時間の連続液面監視にも便利です。

• 仕様

  型式	TLH-305	インターバル測定	1〜99分　間隔
  精度	±1%（センサ全長に対して）	電源	AC 100V（50/60Hz）
  標準センサ長	60cm	本体寸法	260W×100H×220D
  センサ電流	76mA	本体重量	1.5kg
  レコーダ出力	液面0〜100%に対して DC 0-10V

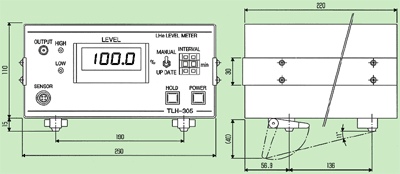

• 本体形状



• センサ形状例



液体ヘリウム自動調圧装置｢OP-1｣は、従来LHeを移送する際に行われているガスヘリウムによる加圧やヒータを 一切必要としない、まったく新しいタイプのLHe容器用加圧装置です。
外部のガス源等を一切使用せず、サーマルオシレーションを疑似的に発生させることによって容器内を昇圧するものです。
したがって、高価なGHeや操作員がつきっきりで監視することなく、容器内を自動的に必要な圧力にコントロールすることができます。

• 仕様

  型式	OP-1
  対象容器	30L〜1000L
  常用圧力	3〜20kPa
  圧力精度	±2kPa
  昇圧能力	MAX,20kPa
  圧力設定	最大2 1/2桁（1kPa単位）
  圧力表示	最大2 1/2桁（最少1kPa）
  電源	AC100N　50/60Hz
  消費電力	100W
  附属機能	1.上限・下限圧力警報出力：無電圧接点 2.圧力アナログ出力：1-5V 3.外部圧力発信器用入力端子 4.LHe自動供給装置（TL-300）連動端子
  オプション	専用スタンド

  ※圧力伝送管と容器の接続には
  1.トランスファチューブポート以外に予備ポートが必要です。
  2.トランスファチューブポートのみの場合は専用アダプタ（別売）が必要です。

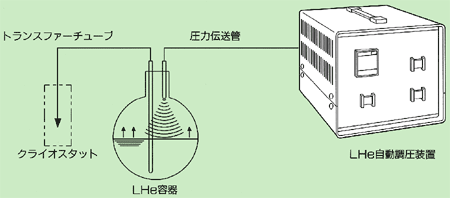

• 接続図



³He（99%）

付属品：1/4NPT外ネジ

RDT-VIF-30

その他、分割型、L字型も製作致します。

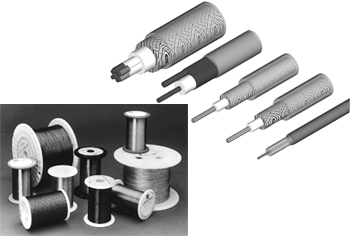

低温用セミリジッドケーブル

• 仕様

  材質・・・キュプロニッケル、ステンレス、ニオブ、ベリリウム銅、真鍮（しんちゅう）
  特性インピーダンス・・・50Ω±2以下
  太さ・・・0.6〜
  長さ・・・〜2m
  その他ケーブル類は、お問い合わせください。

NIST（旧NBS）のTECHNICAL NOTEをサブルーチンに使用可能です。
CRYODATAがあなたをサポートします。
CRYODATAは、V.ARPとR.McCARTYによって設立された、 Thermophysical Properties Software専門の会社です。

• GASPAK

  36種類のガス（アンモニア、アルゴン、ブタン、水素、クリプトン、メタン、ネオン、キセノン等）28種類の物性値を計算します。

• HEPAK

  ヘリウム4　超流動を含む33種類（specific heats、Joule-Thomson coefficient、latent heat、dP/dT of the saturation line、 normal fluid density fraction in Helium �U 等）の物性値があります。 温度範囲　0.8〜5000K

• METALPAK,CPPAK,EXPAK

  14種類の金属（アルミ、銅、金、ニオブ、チタン等）の熱物性と、37種類（ベリリウム、ダイヤモンド、シリコン、テフロン等）の 固体材料の熱膨張と比熱の物性値（温度範囲：1〜300K）を計算します。

• CRYOCOMP

  低温環境下で60以上の一般の材料（銅、アルミニウム、真鍮、エポキシ、G-10等）の熱の特性を計算します。

• SUPERMAGNET（GANDALF,OPTICON,ZERODEE,M'c）

  超電導磁石システムに必要な4つのコンピューターコードを準備しました。

• STEAMPAK

  三重点から2000Kと20MPaの水の特性を計算します。

• KRYOM

  低温環境下での輻射をモデル計算させます。

• PROMIX�U

  37種類（ヘリウム、水素、ネオン、アルゴン、クリプトン、キセノン等）の 流体を混合させたときの物性値を計算させます。



  詳しくはhttp://www.htess.com/cryodata_partners.htm サンプルプログラムもダウンロード出来ます。
