[固定値の決定] ダイアローグ

関連	[作画条件の設定] フォーム / 固定の指定頁

CHDメニュ   CHDコマンド   CHDダイアローグ   作図例

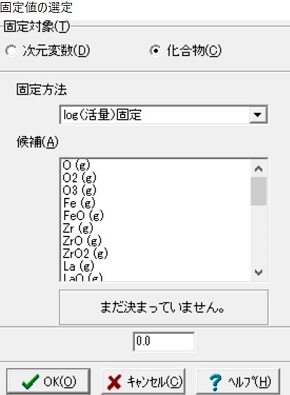

このダイアログは固定値、一断面、複数断面、補助線を決めるためのものです。固定値と一断面には、固定値を決める必要があり (4a参照)、複数断面、補助線では、初期値、終値、ステップ値の値を選択する必要があります (4b参照).

ひとつの固定値を指定するためには、

1. 次元変数か化合物かの固定タイプの選択を行います。
   すると座標/化合物の候補がリストに現れます。

2. 選択

   2a) 2a)次元変数の固定

   候補からひとつ選びます。選択された候補は下の表示パネルに示されます。

   2b) 化合物型の固定

   ひとつの候補を選びます。すると選択した化合物の係数を決めるファイアロー具が現れます。現在選んでいる変数が下の表示パネルに示されます。

3. 固定方法
   次元変数型および化合物型用にそれぞれ選びます。 固定方法は次の候補の中から選択します。

   1. 化学ポテンシャル
   2. 対数活量
   3. 自然対数活量
   4. 活量
   5. 標準ギブズエネルギー
4. 固定値の入力

   4a) 固定値、一断面用

   固定値の入力.

   4b) 複数断面、助保線用

   次の値を選択する

   1. 初期値

   2. 最終値

   3. ステップ値

      このステップ値によって刻まれる値に対応した線が構築した（する）図に表れる。

      それぞれの値に対して既定値が設定されています。
   OKボタンで確認するか、リストボックスで選びなおします。


修正するには

固定あるいは一断面用に選択した化合物型変数を修正するには、つぎのようなことができます。

1. 修正すべき化合物をリストの中から選びます。
2. 係数フォームで、もしこの化合物を除外する時には、取り消しのチェックボックスと選びます。係数の値を変更したい時には、再入力をチェックして、新しい値を選択するか、入力します。
3. 新しい化合物を選ぶには、化合物リストの上でクリックします。
4. 固定値あるいは指定値を変更する場合には、直接その値を編集フィールドで変更できます。

断面多数あるいは補助線を修正する場合には、

1. 化合物型変数を変更すると、それに伴って初期値、最終値、ステップ値も更新されます。
