LHeフリー　無冷媒希釈冷凍機　　　　（→English Page）


セパレイト無冷媒希釈冷凍機　超低振動タイプ　　←NEW
  • 冷凍能力:10μW@100mK.
  • 温度安定性:100mK±25μK
  • 自動ハンドリングシステム
  • 4K-GM冷凍機分離タイプ
　イメージ１


　イメージ２　イメージ３

無冷媒希釈冷凍機　　←NEW
  • Cooling Power 20μW@100mK.
  • Stability:100mK±25μK over three months.
  • Automatic cooling.
　GM-cryocooler　model 　Pulse　tube-cryocooler model
　　　(separate　the　valve　motor)
    Model TS-3H100-HFシリーズ

  • 仕様
  1. 本体
    初期冷却時間 Max. 24hr
    最低到達温度(無負荷時) 100ｍK以下
    冷凍能力 20μW@100mK
    サンプルスペース(mm) I.D.15×15
    サンプル計測線 12本
    寸法(mm) 上部フランジ径ø340、高さ1,080
    マグネット挿入部径ø48
    重量 約50kg
    4KGM冷凍機最低到達温度 3.2K
    4KGM冷凍機冷凍能力(50/60Hz) 1st Stage : 31/37W at 40K
    2st Stage : 1/1W at 4.2K
    4KGM冷凍機メンテナンスサイクル 約10,000hr
  1. コンプレッサーユニット
    所要電力(50/60Hz) 200V×3相×6.5/7.5kW(定常時)
    冷却方法 水冷(空冷オプション)
    冷却水量(＜28℃) min,420L/hr
    寸法(mm) W450×D500×H682
    重量 115kg
    メンテナンスサイクル 約20,000hr

  2. ガスハンドリング
    寸法(mm) W700×D700×H1200
    重量 100kg
    ロータリーポンプ所要電力 200V×3相×0.75ｋW

  • 構成

    無冷媒希釈冷凍機 　 最低到達温度　　100mｋ以下
    無冷媒超電導マグネット 　 最大磁場 　5～15T
    　 　 室温ボア径　52～300㎜
    例1 　 無冷媒希釈冷凍機＋無冷媒超電導マグネット
    4K冷凍機付クライオスタット＋無冷媒超電導マグネット
    LHeクライオスタット＋無冷媒超電導マグネット
    LN2クライオスタット＋無冷媒超電導マグネット
    その他、トップロードタイプ、光学タイプ等も対応致します。

  • オプション

    真空排気装置
    交流抵抗ブリッジ

希釈冷凍機


希釈冷凍機
  • 運転開始から冷却終了まで8時間。翌日には、また新しいサンプルの測定が行えます。
  • サンプル装着および運転が簡単で、どなたでも使用可能です。
  • 低温気密シール部がありません。

    Model TS-3H100シリーズ
    本装置は3Heと4Heの物性を利用して100mK以下の極低温を得る装置です。低温気密シール部が無いため サンプルの交換が容易にでき、またサンプル装着から実験の完了までを、1日のうちに行うことができます。

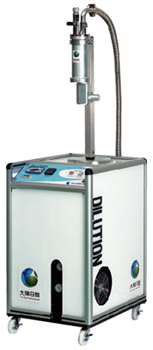

    標準型小型希釈冷凍機

  • 仕様

    形 式 TS-3H100-STD
    寸 法 ø110mm(フランジ)×高さ1,310㎜
    重 量 9kg
    3He-4Heガス 3He 5リットル
    4He 10リットル
    試料スペース ø15mm×H10㎜
    線量計 12本
    3Heガス循環ライン
    真空ポンプ（循環用） ロータリーポンプ
    ヘリウムタイト型
    排気速度　360リットル/分
    電源　AC200V

  • 性能

    最低到達温度 100mK以下(連続モード)
    60mK以下(ワンションモード)
    冷凍能力 20μW　at 100mK
    100μW　at 200mK
    液体ヘリウム注入から最低到達温度までの所要時間　約3時間

  • オプション

      ・クライオスタット　内径：ø60㎜以上　深さ：1,000㎜以上
      ・真空排気装置
      ・計測システム
      ・トランスファーチューブ
      ※その他、特注品も製作致します。

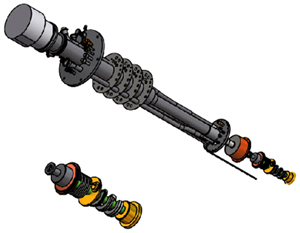

    本体図

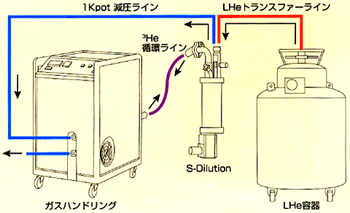

    		フロー図

  • 希釈冷凍機ラインアップ

    N0. 上部ポート径 試料最大径 1Kpot 特徴 温度
    1 ø25 ø15 なし 標準 100ｍK
    2 なし VTI用 100ｍK
    3 付き 標準 100ｍK
    4 付き X線用　窓付きクライオスタット一体型 100ｍK
    5 付き 比熱測定用熱スイッチを取付可能 100ｍK
    6 なし パルスマグネット用クライオスタット一体型 150mK
    7 ø30 ø20 なし 同軸×2　コンデンサー付き 150mK
    8 ø35 ø25 付き 圧力セル用 100ｍK
    9 ø40 ø30 付き 圧力セル用 150mK
    10 ø50 ø35 付き 同軸×2本 150mK

    * 注1　温度は、いずれもミキシングチャンバー内の最低到達温度
    * 注2　窓付きの物は、窓をマイラーで覆ったときの温度
    * 注3　標準仕様での冷凍能力 ： 20μW at 100mK

  • 構成

      小型希釈冷凍機本体
      ガスハンドリング

  • オプション

      クライオスタット
      減圧ポンプ(500L/min)
      交流抵抗ブリッジ
      LHe液面計
      トランスファーチューブ

      パルスマグネット用
      		1Kpot付
      超電導マグネット付VTI用
      		Heコンテナ用
