ヘリウム再凝縮装置

パルスチューブ型　ヘリウム再凝縮装置

Model TRG-330PTシリーズ

用途
SQUID帯磁率測定用クライオスタット
超電導マグネットクライオスタット
希釈冷凍機クライオスタット
物性測定用クライオスタット

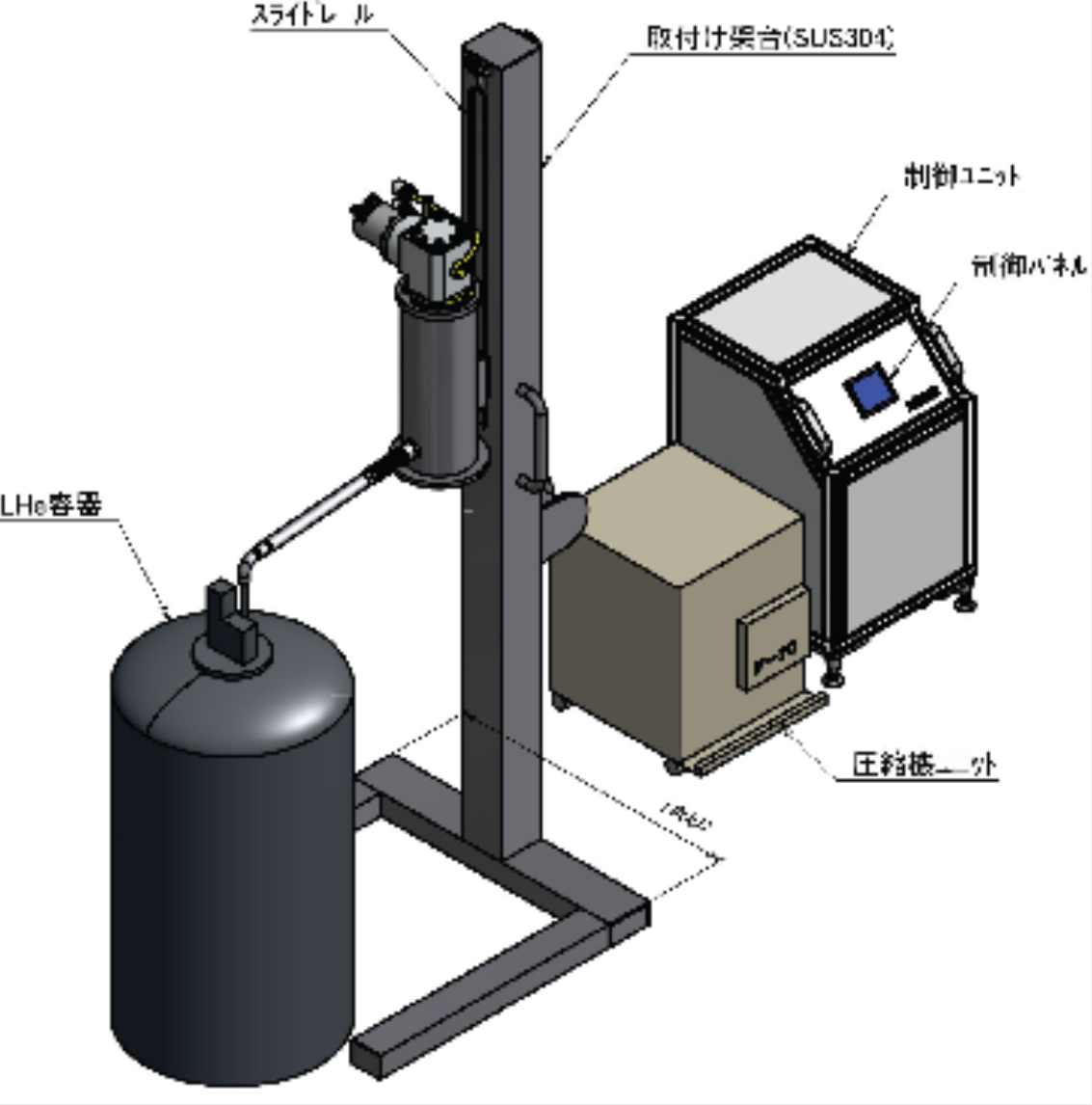

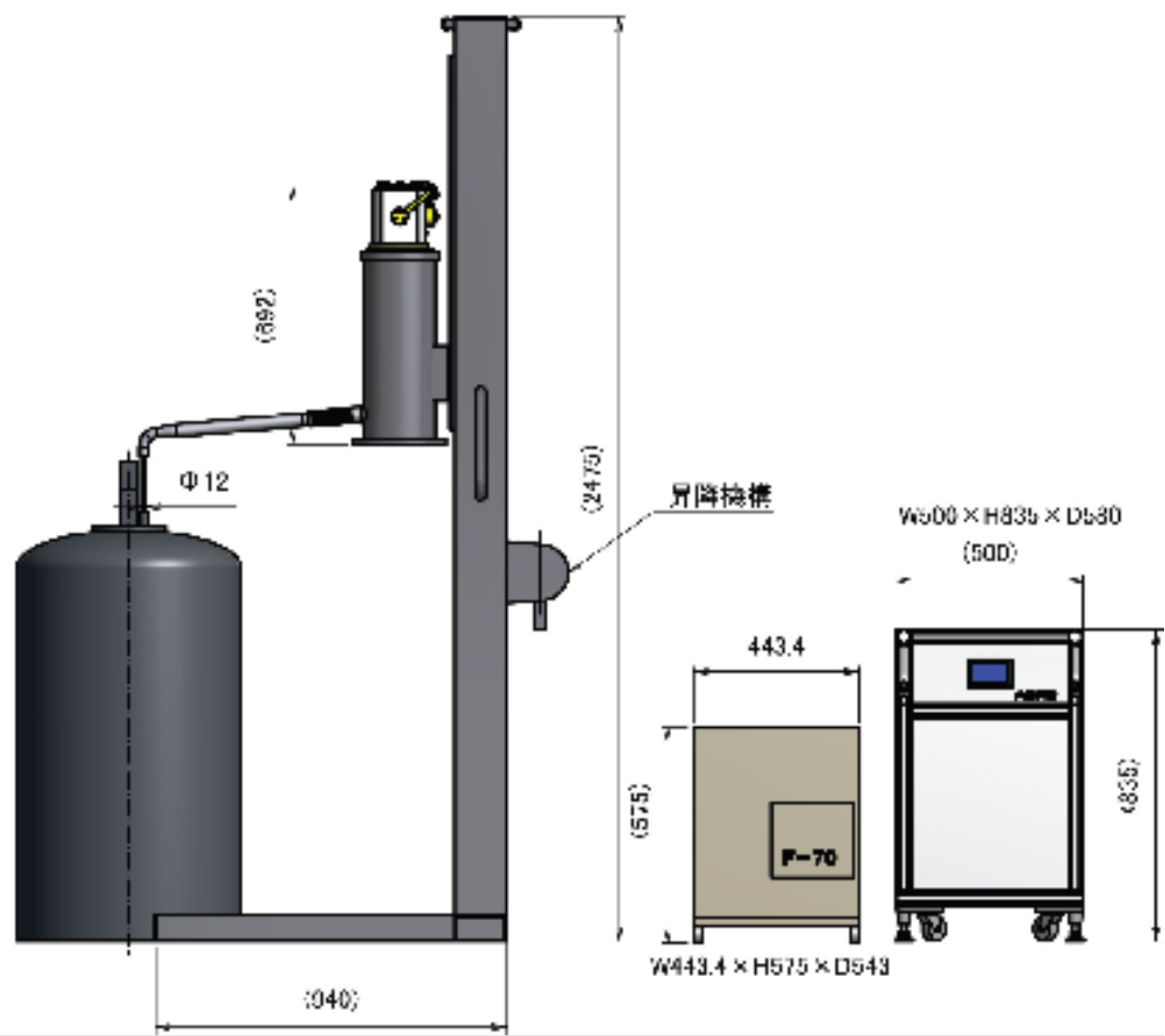

操作図例１	操作図例２

仕様

形式	TRG-330PT
再凝縮能力	6L/day
電源	3相　200V ブレーカー：50A
冷却水	7L/min
メンテナンス	冷凍機ユニット　20,000時間圧縮機ユニット　30,000時間

ヘリウム再凝縮装置

ヘリウム再凝縮装置

Model TRG-300シリーズ

トランスファー操作不要
既存クライオスタット取付可能
無人運転可能

用途
SQUID帯磁率測定用クライオスタット
超電導マグネットクライオスタット
希釈冷凍機クライオスタット
物性測定用クライオスタット

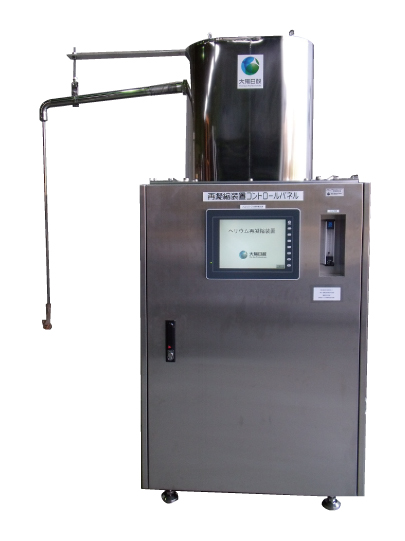

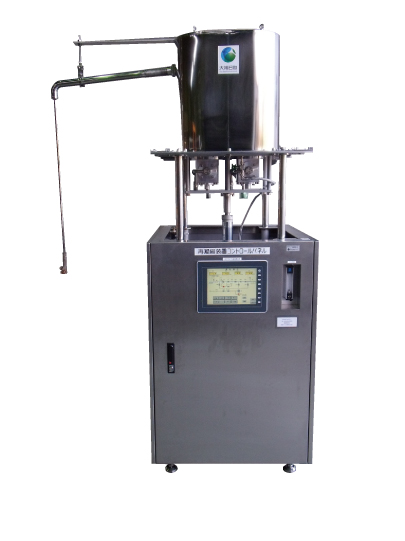

定常時	上昇時

仕様

形式	TRG-375DS	TRG-340DS
再凝縮能力	18L/day	10L/day
ユーティリティ	電力容量　：　24ｋVA 冷却水 : 14L/min以上
設置スペース	2,200(W)×2,300(D)×2,500(H)mm
定期メンテナンス	冷凍機ユニット　10,000時間圧縮機ユニット　20,000時間ドライポンプ　　　10,000時間

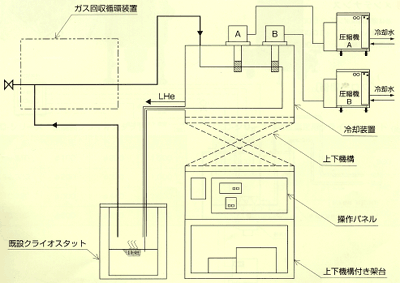

フロー図例

ヘリウム蒸発抑制装置

NMR用ヘリウム蒸発抑制装置

Model TRG-305PTシリーズ

用途
SQUID帯磁率測定用クライオスタット
超電導マグネットクライオスタット
希釈冷凍機クライオスタット
物性測定用クライオスタット

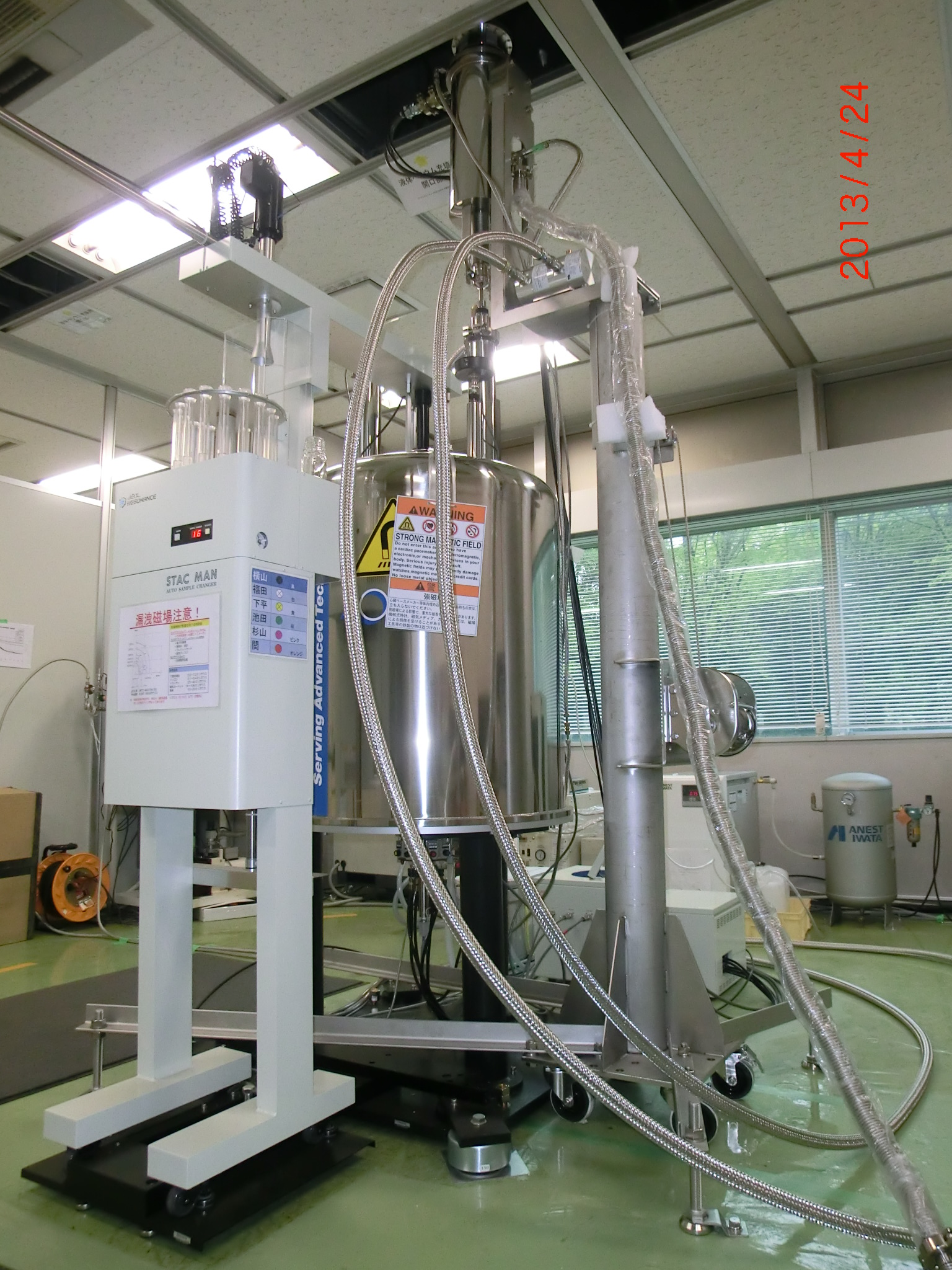

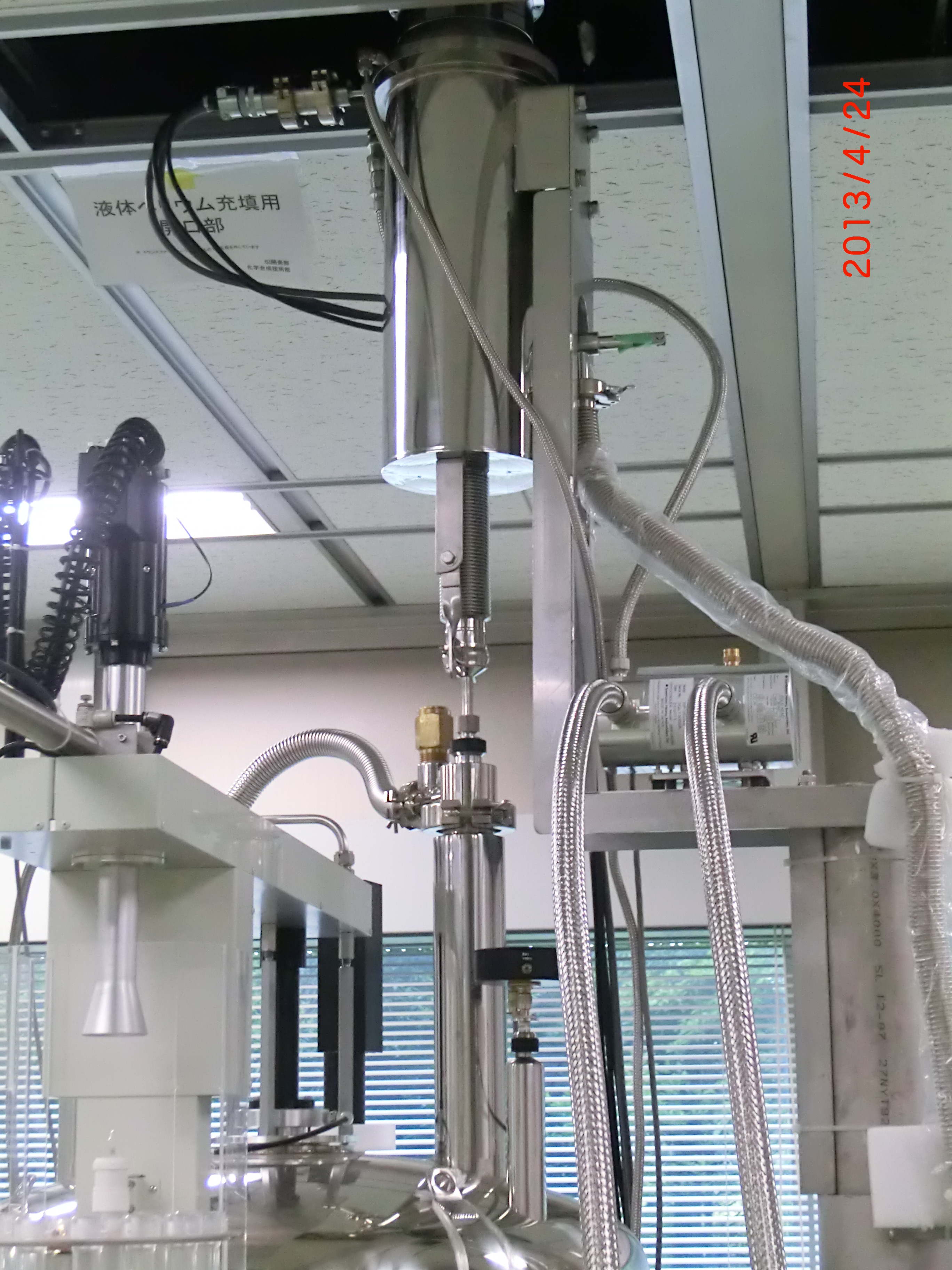

イメージ１	イメージ２

仕様

形式	TRG-305PT
再凝縮能力	1L/day
電源	3相　200V ブレーカー：50A
冷却水	7L/min
メンテナンス	冷凍機ユニット　20,000時間圧縮機ユニット　30,000時間
