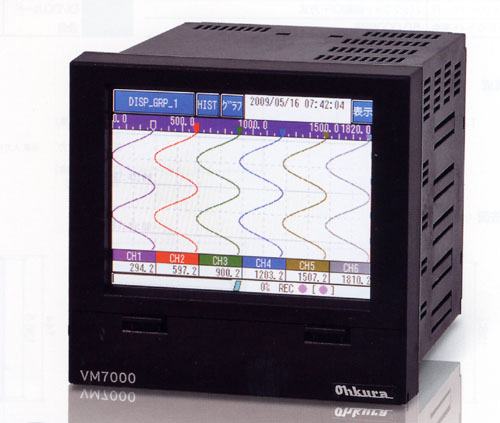

ペーパレスレコーダ VM7000


タッチパネルによる簡単操作
32GB SDHCカード対応



特長
5.7型TFT液晶タッチパネルを採用
入力マルチレンジ
入力チャネル3,6,9,12CHから選択
PCサポートソフトウェア標準付属
大容量SDカードへのデータ保存
IP65による防水・防塵(前面部)
イーサネット通信標準装備
CE規格適合

仕様
入力 点数 3,6,9,12点から指定
(注)12点計についてはリレーカードおよびDI/DOカードのオプションは選択できません。
測定周期 100ms
記録周期 1秒〜60分から選択(メイン/サブ記録)
サブ記録のみ100msを選択可能
入力信号 熱電対:(K,E,J,T,C,N,PLll,U,L,R,S,B,PR40-20,Au-Fe)
測温抵抗体:(Pt100,JPt100)
直流電圧:(-10〜+10mV,0〜20mV,0〜50mV,-0.2〜+0.2V,-1〜+1V,-10〜+10V,0〜5V)
直流電流:(シャント抵抗外付け)(4〜20mA)
性能 指示精度 入力レンジの±(0.1%+1digit)
表示 表示器
   5.7インチTFTカラーLCD(QVGA)  タッチパネル  抵抗膜方式
表示項目 ・トレンド表示(水平/垂直方向)
・ヒストリカルトレンド表示(水平/垂直方向)
・バーグラフ
・ディジタル表示
・履歴表示(イベント/通信)
記録機能 記録媒体 SDカード(最大2GB)
SDHCカード(最大32GB)
内部メモリ容量 約100MB
記録方式 表面REC.キーONにより、固定周期で記録開始。
記録開始ごとに新しいデータファイルを作成。
データ保存周期 1時間〜1年間から選択
データフォーマット CSVデータ:記録周期ごとに約120バイト(6チャネル入力時)
バイナリデータ:記録周期ごとに約30バイト(6チャネル入力時)
*データ量は記録条件により異なります。
警報機能 設定数 入力チャネルごとに4設定まで可能
警報出力 1点(オープンコレクタ出力)
通信機能 イーサネット
10BASE-T
HTTPサーバ、FTPサーバ、
MODBUS TCP プロトコル
一般仕様 取り付け方法 パネル取り付け(垂直パネル)
材質 ポリカーボネイト ガラス10% UL94-V0 (ケース、ベゼル)
外形寸法 〔パネル取り付け〕 150(W)×144(H)×181.8(D)mm
質量 約0.9kg(3点入力タイプ)、約1.0kg(6点入力タイプ)
定格電源電圧 100〜240V AC、50/60Hz
消費電力 15VA以下(at 100V AC)、25VA以下(at 240V AC)

オプション

リレーカード
DI/DOカード
通信
リレー:1a接点出力6点(コモン共通)
DI/DO:入力(無電圧接点)9点/出力(オープンコレクタ)12点
RS-485(Modbus RTUプロトコル)

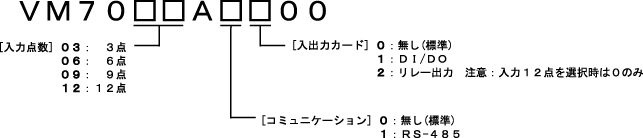

型式・構成

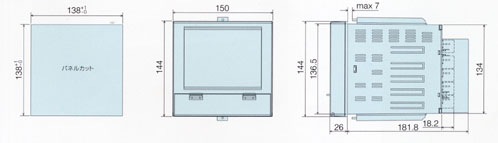

外形寸法図(mm)


製品の仕様とこのページに記載された内容は、改良のため予告なしに変更することがあります。
