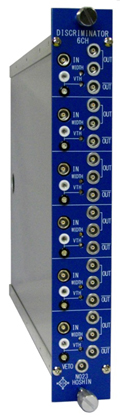

特長
- 高速特性のよいコンパレータを使用(100MHz動作)
- 出力回路も高速立ち上り、立ち下り〜2ns
- 各チャンネルごとにスレッシュホールド幅を可変
仕様
| 入 力 | ||
| インピーダンス | ： | 50Ωダイレクトカップル |
| スレッシュホールド | ： | -20mV〜-240mV 前面パネルのボリュームにより調整 モニターピンがありスレッシュホールド電圧が出力されている |
| 最小入力幅 | ： | 2ns(100mV以上の信号) |
| 入力保護 | ： | +0.7V以上、-6V以下に対し ダイオードによる保護 |
| VETO入力(出力禁止信号) | ||
| インピーダンス | ： | 50Ω |
| 電 圧 | ： | NIM規格スレッシュホールド電圧 -450mV |
| BIN GATE入力(後面NIMコネクタより受入) | ||
| インピーダンス | ： | 1.3kΩ |
| 電 圧 | ： | TTLシグナル |
| 切 替 | ： | 後面スイッチによりON/OFF可 |
| 出 力 | ||
| インピーダンス | ： | 50Ω |
| 信号レベル | ： | NIM規格準拠 レベル0 0mA(0V) レベル1 -16mA(800mV) |
| 出力幅 | ： | 10ns〜220ns |
| 立上がり時間 | ： | 2ns以下 |
| 立下がり時間 | ： | 2ns以下 |
| 電 源 | ： | +6V 100mA -6V 800mA -12V 100mA |
