NIM

N008

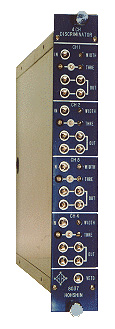

4ch ディスクリミネータ

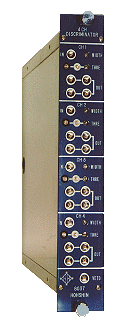

photo   このモジュールは、アナログ信号がスレッシュホールドを
越えたタイミングで、設定した幅のデジタルNIM信号を出力します

特長

  • 高速特性の良いコンパレータを採用
    (100MHz動作)
  • スレッシュホールド・出力幅はフロントパネル上で
    各チャンネル毎に個別設定が可能
  • 出力信号の立上り・立下り時間は 2nSec 以下
  • 同じ仕様の 6ch タイプも製作しております
    N023
仕様
    入 力
     インピーダンス 50Ω ダイレクトカップル
     スレッシュホールド −20mV 〜 −240mV
    ・フロントパネルのボリュームで調整
    ・フロントのモニターピンより
     スレッシュホールド電圧が出力
     最小入力幅 2nsec (100mV 以上の信号)
     入力保護 +0.7V 以上 または −6V 以下の
    信号はダイオードにより保護
     最大入力レート 60MHz
    VETO 入力(出力禁止信号)
     インピーダンス 50Ω
     電 圧 NIM 規格
    スレッシュホールド電圧 −450mV
     BIN GATE 入力
     インピーダンス 1.3KΩ (リアコネクタより受入れ)
     電 圧 TTL シグナル
     切り替え リアのスイッチにより ON/OFF
    出 力
     インピーダンス 50Ω
     信号レベル NIM 規格 準拠
    レベル 0   0mA (0V)
    レベル 1 −16mA (800mV)
     出力幅 10nSec 〜 220nSec
     立上がり時間 2nSec 以下
     立下がり時間 2nSec 以下
    電 源 +6V 100mA
    −6V 800mA
