CHD メインフォーム

CHDメニュ   CHDダイアローグ   CHDコマンド   作図例

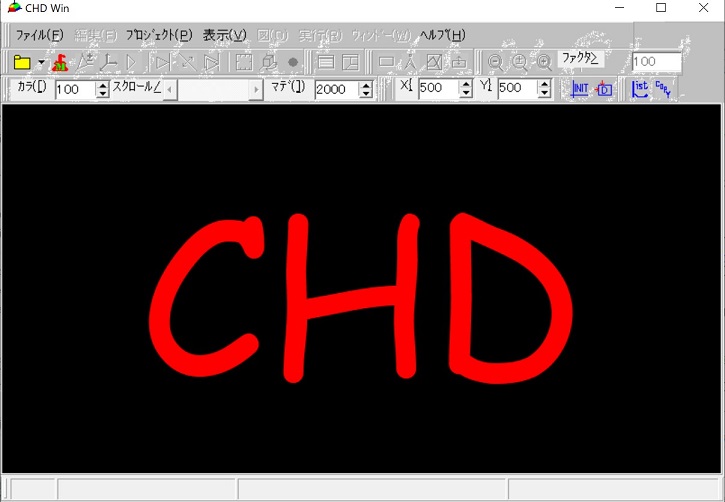

CHD メインフォーム はCHDコマンドの多様な機能を取り扱う為の基盤を提供します。

1. [プロジェクト]
• CHDで行われる作業はプロジェクトの考え方を基礎にしています。
• 一つのプロジェクトは特定の化学系に対して図を構築することにあります。化学系が変わった時、一つのプロジェクトは終了し、次のプロジェクトが開始されます。
• プロジェクトは主たる図を描画するための種々の条件を特定します。複数ある条件のうち一つが変更された場合には、図は新しいものと交換されます。
• 主たる図は一連のサブの図を持つことができます。断面図かプロファイル図です。主たる図が変更された場合、これらのサブの図は消去されます。
2. [フォームの大きさ]
• メインフォームの大きさは４隅の一つあるいは辺をマウスで動かすことで変更できます。

•   トップへ   (1) メイン表示パネル   メインリストボックス   ステータスバー   横方向スクロールバー   縦方向スクロールバー   (2) ツールバー   メインメニュ   図操作ツールバー   表リストツールバー   図表示ツールバー   ズームツールバー   ズームファクターツールバー   ズーム原点ツールバー     ログリストツールバー   (3) 右側ドッキングパネル   下部ドッキングパネル

1. メイン表示パネル
     トップへ   (2) ツールバー   (3) 右側ドッキングパネル

   特定した条件で構築された図を表示するためのパネルです。
   表示用ズームファクターは"ズーム" ボタンで変更できます。
   パネル中での図の位置は横方向スクロールバーあるいは縦方向スクロールバーを使って変更することができます。

   メインリストボックス

   図を構築する時のログリストを表示します。
   この場合、ツールボタン“リスト”を用いる必要があります。
   熱力学データを指定されたファイルから読み込む時にエラーが発生した時にも、データファイルを表示するために使われます。
   リストボックスは縦方向のスクロールバーでスクロールすることができます。
   リスト中のフォントは、次のメニュで変更できます。

   表示 > ﾒｯｾｰｼﾞ用ﾌｫﾝﾄ

   メインステータスバー

   行われた手続きに関するメッセージを表示します。
   ツールバーに関しては、長いヒントが表示されます。
   実行、計算の実行の間では、コンパイルメッセージが現れます。
   図の上でカーソルを動かした時、接触した点での情報が表示されます。

   横方向スクロールバー 及び 縦方向スクロールバー

   このバーを使って、表示されている図の位置を横方向あるいは縦方向に移動させることができます。この最小値と最大値は0　と1000　です。 デフォルト位置は500 です。Ｘ位置あるいはY位置のコンボボックスを用いて、数値的に位置を決めることができます。
2. ツールバー
   トップへ (1) メイン表示パネル (3) 右側ドッキングパネル

   これはツールバーの入れ物です。表示するツールバーを選択できます。 クールバーの上でマウスを右クリックするか、次のメニュで。

   表示 > ツールバー

   ツールバー / メインメニュ

   メインメニュはツールバーとして格納されています。それぞれのメニュの詳細は、ＣＨＤマニュアルのＣＨＤで何ができるかあるいはこのヘルプの中で、見ることできます。 CHDのメニュ
   ツールバー / 図操作ツールバー

   次のツールボタンを提供します。

   	ファイル > ファイルを開く
   	ファイルe > 再び開く
   	ファイルe > MALT ダイレクト
   	ファイル > 化学系
   	ファイル > 図のタイプ
   	ファイル > 計算
   	ファイル > 断面
   	ファイル > 断面走査モード
   	ファイル > 断面複数
   	ファイル > 範囲変更
   	ファイル > 回転

   ツールバー / 表リストツールバー

   次 の化合物リスト および グラフインスペクターのツールボタンを提供します。


   	表示 > 化合物リスト
   	表示 > グラフインスペクター

   ツールバー / 図表示

   ここには次のツールボタンがあります。

   	図 > 表示ﾓｰﾄﾞ > 通常描画モード
   	図 > 表示ﾓｰﾄﾞ > タッチモード
   	図 > 表示ﾓｰﾄﾞ > 線の描画モード
   	図 > 表示ﾓｰﾄﾞ > および　位置移動モード/A>

   ツールバー / ズーム

   ここでは、拡大、縮小、拡大・縮小のツールボタンを提供します。

   	図 > 図の大きさ > 縮小
   	図 > 図の大きさ > 拡大・縮小
   	図 > 図の大きさ > 拡大

   クリックすると、倍率の変化とともにクリック点が中心点へ異動します。 メインツールバー / ズームファクターコンボボックス

   図を表示するためズームファクターをここで直接編集できます。デフォルト値は100です。プルダウンリストの中にリストアップされている値から典型値を選ぶことができます。直接値を入力することもできます。
   メインツールバー / ズームファクター
   ズームファクターはスピンエディットかスクロールバーを使って選択します。ズームの拡大、縮小ボタンがクリックされた時に有効となります。
   メインツールバー / ズームファクター下限値のスピンエディット

   スクロール値の下限値をここで設定します。
   メインツールバー / ズームファクター用スクロールファクター
   下限値と上限値の間から選択します。
   メインツールバー / ズームファクター上限値のスピンエディット

   スクロ?ル値の上限値をここで設定します。
   メインツールバー / ズーム原点
   ズーム原点を編集フィールドにあるこれらの値を編集することによって変更できます。あるいは表示パネルの縦方向、横方向スクロ?ルバー、または表示パネルをクリックすることで変更できます。最後の場合、クリックした点が表示パネルの中央に来るように移動します。 横方向スクロールバーの現在位置用スピンエディット あるいは縦方向/ Y

   横方向あるいは縦方向スクロールバーを操作している時に、新たな値をここに表示します。この値をユーザが直接編集した時には、スクロールバーがこの新しい横方向あるいは縦方向のスクロール位置に調整されます。
   ツールバー / ログリスト

   ここには、ログリストとスクリーンコピーのツールボタンがあります。 グラフを表示するか、リストボックスを表示するかのスイッチになっています。

   	ログリスト
   	図 > ｸﾘｯﾌﾟﾎﾞｰﾄﾞへのコピー / 編集 > ｸﾘｯﾌﾟﾎﾞｰﾄﾞへのコピー

   ログリストボタンは 図表示パネル を表示するか リストボックスを表示するかのスイッチになっています。.
3. 右側ドッキング用パネル　
   下部ドッキング用パネル
   トップへ (1) メイン表示パネル (2) ツールバー

   これは他のフォームをドッキングするためのホストパネルです。ドッキングできるフォームは図を描画するための２次表示パネルと化学ポテンシャル表などです。
