作図例 : ２次元プールベ線図：二つの活量線図付き

Fe-O-H-e^- 系の化学ポテンシャル図:

1. 図

   (1) pH-E/V プロットで表されるプールベ線図



   (2)作図例（5a）の p(H₂) = 1 atm の断面上で 構築したプロファイル（活量線）図



   (3)作図例（5a）の p(O₂) = 1 atm の断面上で 構築したプロファイル（活量線）図






2. 記述
     トップへ   詳細
   • 既定値で設定された条件は

     • a(H₂O)=1;

     • 水溶液化学種は log a=-5 ただし水由来の化学種は除く。

     • 鉄を含む水溶液化学種および凝縮相が対象。

     • 凝縮相はベタ塗りの色づき多角形で、水溶液は bsDiagCrossで配色。

     図 5a (1) は、水溶液化学種あるいは凝縮相間の境界線を示している。

     <ノート> 通常のプールベ線図では、対象とする元素の水溶液中の対数濃度をプロットする。しかしながら、ここでは計算には熱力学的活量の対数を用いている。従って、この二つの値の間でわずかな違いが生じることがある。 例えば、 Fe2(OH)2+4(a)　を考えてみる。 Fe2(OH)2+4(a) が a = 10^-5　で存在しているとする。溶液中の鉄の全量を計算するときには、この Fe2(OH)2+4(a) は2倍して数える必要がある。つまりFeは Fe2(OH)2+4(a)　中に2モル含まれているので。すなわち、濃度はc(Fe)=2*10^-5　となる。


   • 断面データ

     • 断面データは赤の破線で次の条件について示されている。

       p(H₂)= 1 atm ;
       p(O₂)= 1 atm ;

       p(H₂)= 1 atm　については、この線が次の点

       pH=0 、 E/V = 0.

       を通っていることが確認してください。これは、 H⁺の熱力学データの定義と整合しています。

       図 5a(1) はこの線が、次の化学種/化合物多角形を通過していることを示しています。

       20 Fe+2(a)
       36 Fe3O4(c)
       27 HFeO2-(a).

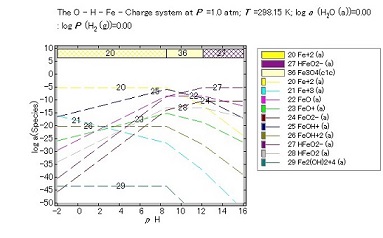

       5a(2) のプロファイル図(活量線図）では、図の上部にこれらの化学種/相が示されています。計算された水溶液化学種の対数活量値は、これらの相の境界です勾配を変えていることが分かります。


3.   詳細
     トップへ   記述


   1. [化学系] MALT

      化合物の取得

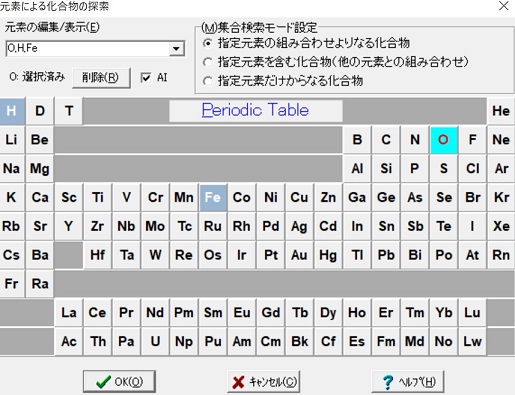

   <Fe,O,H> 系を選択し、水溶液化学種（AI)にチュエックを入れてください。





   2. 実行 > 一断面

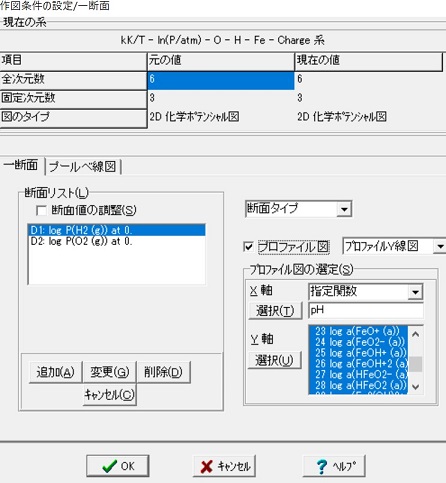

   ”log p(H2) at 0”を選んでください。 プロファイル図にチェックを入れると、次の様なダイアログが表れます。

   OKを押せば、プロファイル図が別の図描画パネルに描画されます。

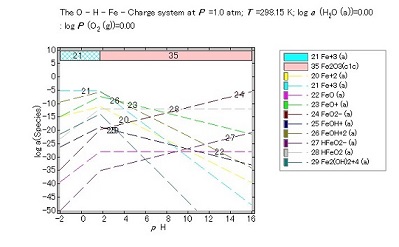

   3. ”log pO2 at 0”の選択
      次のプロファイル図が形成されます。
