■用途
- 加熱された金属、半導体、ガラス、セラミックの温度分布
- 窓越しの温度計測
- 火炎燃焼
- 燃焼炉・電気炉・溶融炉の温度監視
- 溶接のスパッタ・溶融プール、溶接棒
- ヒーター、フィラメント温度
- 加熱紛体
 登録カテゴリー |
 |
 高速度カメラ動画集 |
| 計測関連機器 | 放送関連機器 | |
 |
|

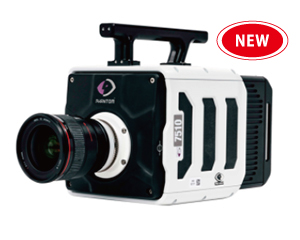

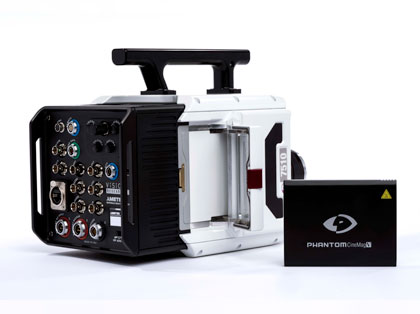

フラッグシップハイスピードカメラPhantom TMX 7510 は
1,280×800 ピクセル、100 万画素で76,000 コマ/秒の超高速
度撮影を実現しました。最高撮影速度も、驚異の175 万コマ
/秒が可能で、最高撮影速度時の解像度は、1,280×32 ピク
セルもしくは640×64 ピクセルです。画像補間などは行って
おらず、グローバルシャッターでの実解像度、実撮影速度で
の撮影を行っておりますので、動体解析、PIV、DIC 等の画像解析にも最適です。撮影速度を抑えた
TMX6410 と併せて２モデルのラインナップがございます。
|
|

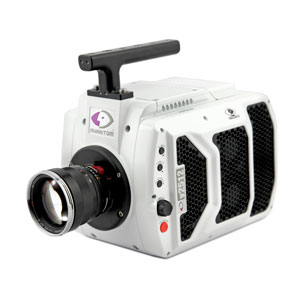

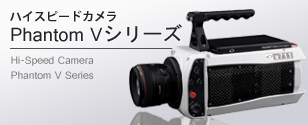

Phantom Vシリーズは、100万画素時に世界最高速25,600コマ/秒の高速撮影が可能な超高速度モデルv2512をはじめ、超高解像度モデルv641等ご用途に応じて選定いただける多彩なラインナップをご用意しております。撮影速度のみならず、感度、画質の向上も追及した、ハイエンドハイスピードカメラです。
|
|
4M超高画質コンパクトハイスピードカメラ Phantom T1340は127mmx127mmx203mm、4.5kgと小型・軽量ボディに最新のテクノロジーを搭載したオールインワンモデルです。
可搬性に優れ、設置場所を選びません。また堅牢性にも優れ、30Gの耐衝撃性を有します。
フル解像度で3,270コマ/秒の撮影が可能で、PIV測定で一般的な2,000ペア/1,000HzのPIV計測に最適です。
|
|

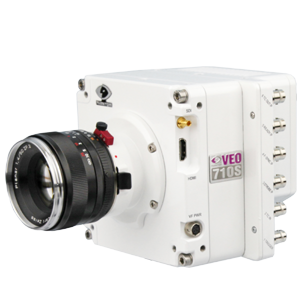

PhantomVEOシリーズは、小型125㎜立方、2.3kgの軽量ボディに最新のテクノロジーを搭載した、オールインワンモデルです。
VEO410、VEO710、VEO340、VEO640、VEO4K 590、VEO4K 990の6機種があり、研究開発向けのLモデル、フル装備版のSモデルがそれぞれあります。
用途に合わせて最適な機種をお選びいただけます。
|
|
Phantomシリーズ最小の約73㎜立方、540gの小型ボディーに、耐G仕様を備えたモデルです。
カメラ内部にはバッテリ、不揮発性メモリを内蔵し、大切な試験データを守ります。（C210/210J）衝突・落下・振動試験や狭小エリアの撮影に最適です。
C110は耐G性能、バッテリ、不揮発性メモリを省き、よりシンプルにお使いいただけます。顕微鏡や狭小エリアへの設置、機械挙動の撮影等に適しています。
|
|

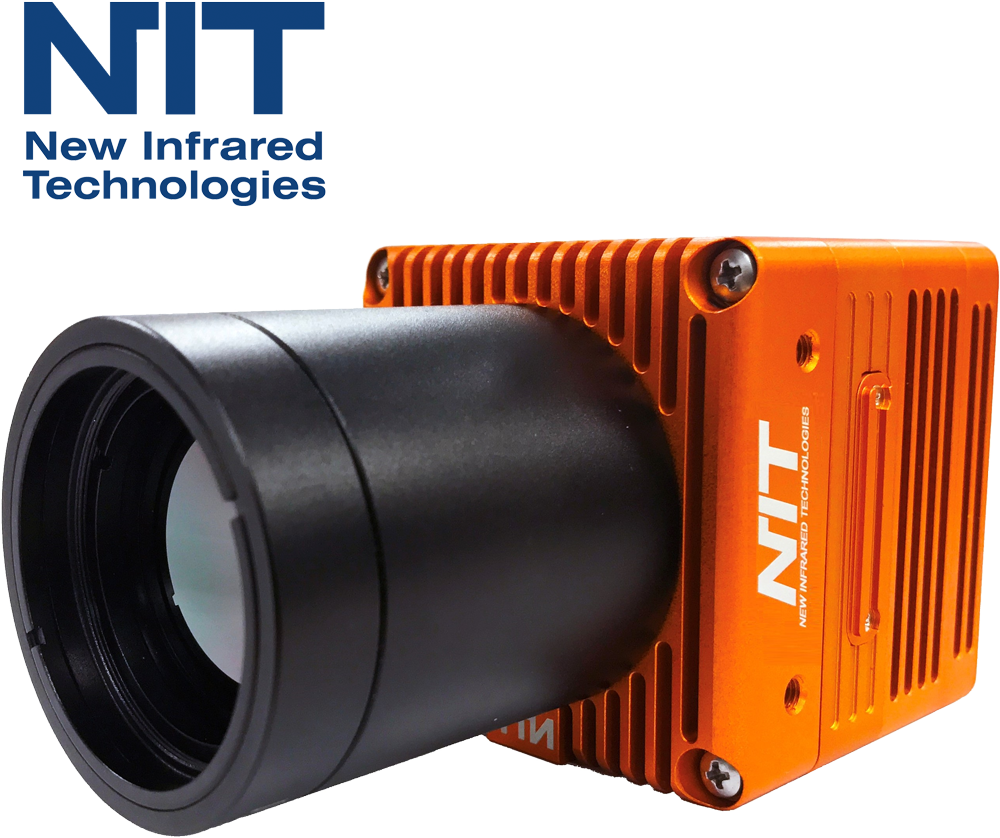

TACHYON 16k（タキオン16k）、TACHYON 16k Plus（タキオン16kプラス）は中赤外線カメラでありながら最高10,000コマ/秒の撮影が可能です。非冷却式のコンパクト設計でギガイーサネット2.0PoEに対応しています。フル解像度は128x128ピクセルで4,000コマ/秒、32x32で10,000コマ/秒（TACHYON 16k Plus）の高速度撮影が可能です。100℃以上の熱放射体（固体、気体）を可視化することができます。
|
|

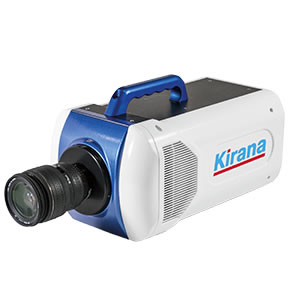

Kiranaは、従来困難であった超高速度撮影と高解像度画像を両立させた先進の超高速度ビデオカメラです。
新開発のハイブリッドμCMOSセンサーの搭載により、924x768ピクセルの高解像度画像にて、最高500万コマ/秒で180枚の連続撮影が可能になりました。
|
|

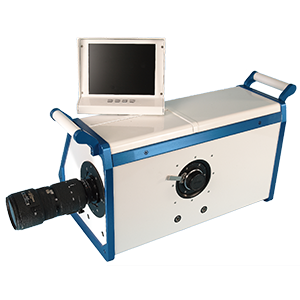

SIMは、超高解像度イメージインテンシファイアと優れた光学設計により、最高10億コマ/秒の撮影が可能な超高速度フレーミングカメラです。
放電・爆発・破壊・衝撃波・燃焼・流体・飛翔体などの様々な高速度撮影の用途にご活用いただけます。
|
レーザー加工・溶接関連
|

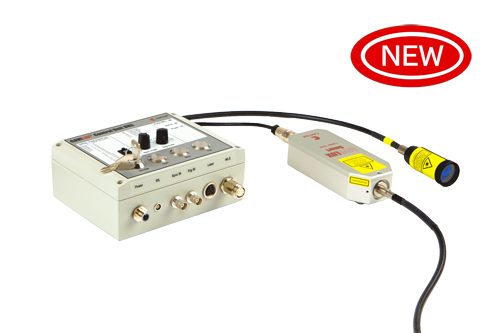

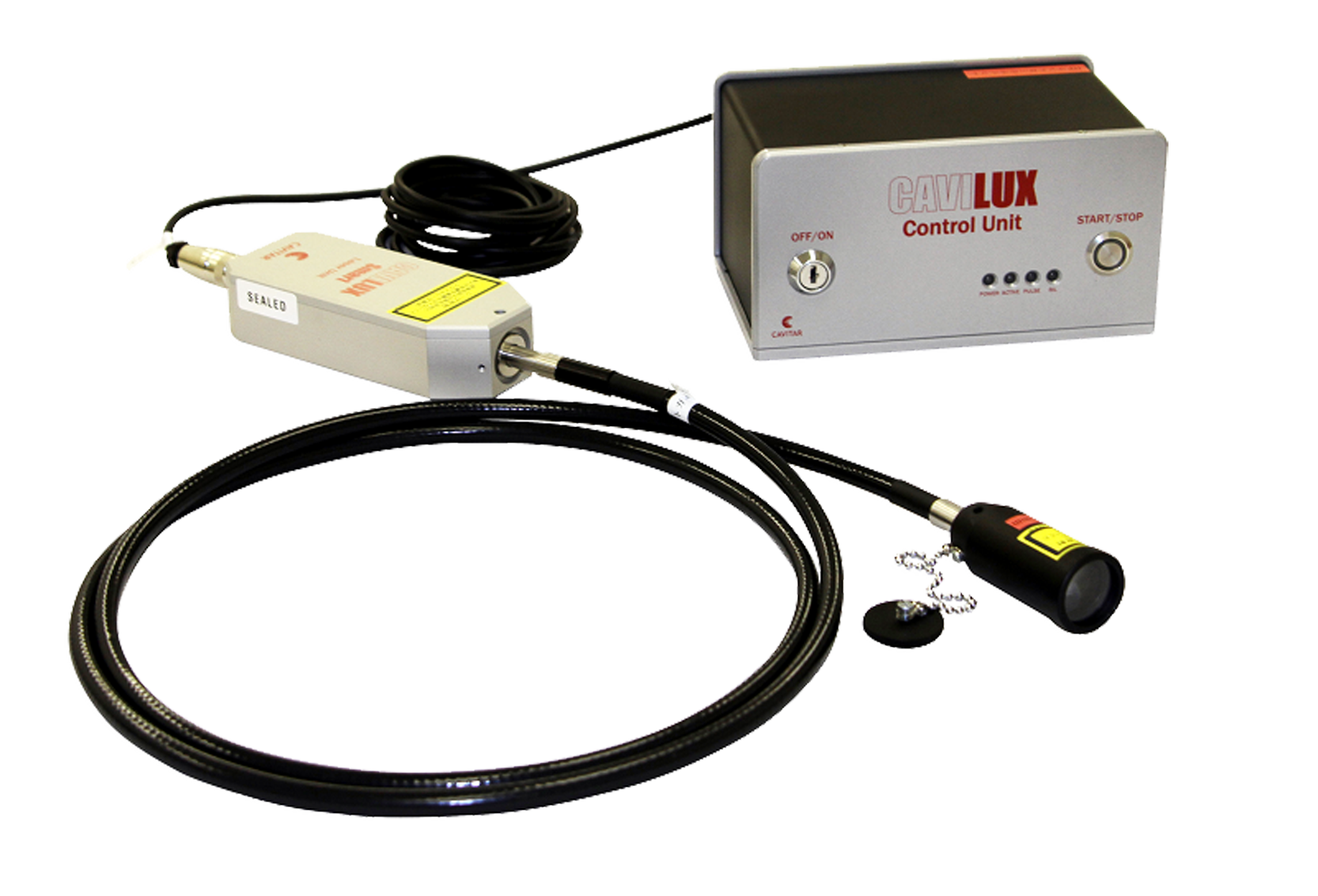

CAVILUXは、短パルス発光、高繰り返し、非コヒーレントを特長とするレーザー照明です。640nm、810nmの2波長から、お選びいただけます。パルス発光のため、被写体への熱影響がほとんどなく、ハイスピードカメラと同期することで明るくシャープな画像を撮影できます。照明の出力部をライトガイドで取回すことができ、狭い場所でも容易に設置が行えます。シュリーレン撮影、溶接、衝撃波、噴霧などの撮影に最適です。
|
||
|
フィンランド国CAVITAR社製、可視化用レーザー光源です。パルス発光を高繰り返しで出力できるダイオードレーザー照明で、ハイスピードカメラ等と同期し、最大繰り返し周波数は10MHzまで可能です。従来品に比べ、出力を50Wに抑え、お求めやすい価格を実現しました。低出力ながら、ファイバー径が1㎜と小さいですので、単位面積当たりの照度は従来品とほぼ同等です。シュリーレンやシャドウグラフ、バックライトの撮影に最適です。
|
||
|
レーザー照明を内蔵しており、アーク光やヒュームを打ち消し、溶融池やその周辺の加工状況を詳細に観察できます。また、画面上にラインを表示可能で、ビード幅の増大、減少などの生産異常を観察することができます。内蔵のレーザー照明はクラス３Rの為、保護メガネの着用が不要です。レーザー照明内蔵の小型カメラヘッドの為、設置が容易で、装置への組み込みも可能です。
|
||
温度計測カメラはこちら 2色式熱画像計測システム Thermera
Thermera(サーメラ) は、”2色法”の原理を採用した非接触で被検体の温度分布を2次元画像として表示可能な熱画像カメラシステムです。
一般的なサーモグラフィに対し、温度計測アルゴリズムに2色法を採用しているため、放射率による補正を回避し精度の高い温度計測を行うことが出来ます。
計測可能な温度範囲は300℃から2500℃で、カメラユニットは用途に応じて、高速取り込み、リアルタイム計測、中低温対応などからお選びいただけます。
■利点
- 放射率補正が不要
- ガラス越しの温度計測が可能
- ハイスピードカメラを使用し、高速現象を熱解析
- 望遠、広角、近接等 用途に応じて幅広くレンズを選択可能、測定距離の変更による補正不要
- 燃焼火炎の計測において、温度とスス濃度（KL値）を同時に計測
 |
VENUS3D |
| 3次元動作解析システムVENUS 3Dは、複数台のカメラによって3次元空間を構築し、計測点の座標位置を高速サンプリングにてリアルタイム計測するシステムです。簡単かつ高精度なキャリブレーションによって、数センチ立方から、数メートル立方までの空間を誰でもすぐに計測を開始することが可能です。 3次元データは独自のアルゴリズムにより、必要な個所にマーカーを張付けるだけで各計測点のモーション計測が可能です。計測対象に合せて自由に設定が可能な為、ロボット、人体、機械製品、自動車等、様々な対象を効率的に計測、解析が出来ます。また、他機器の制御やデータ連携も可能とし、3次元計測のプラットフォームとして利用できます。 | |
 |
画像計測機器 |
| 超高速度カメラや長時間記録ハイスピードカメラ、高速度撮影用光源、解析ソフトウェア、2色式温度計測システムなど、最新の画像計測機器のご紹介です。 | |
 |
特機計測機器 |

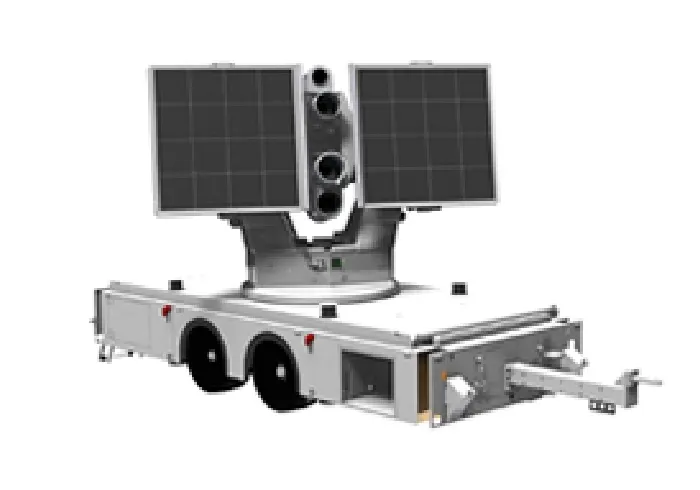

| 世界最先端の飛翔体計測機器のご紹介です。Weibel社の世界シェア100％の砲外弾道解析用ドップラレーダや飛翔体追尾観測装置、超高速フレーミングカメラ等飛翔体計測に欠かすことのできない機材をご紹介いたします。 | |
 |
各種センサー機器 |
| 圧力センサー、熱電対、データロガー、デジタル振動計等のご紹介です。 | |
 |

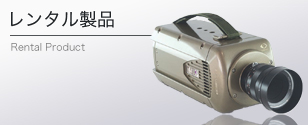

レンタル ハイスピードカメラPhantom |
| ハイスピードカメラPhantomを中心とした撮影機器のレンタルサービスを行っております。レンタルは1日から可能です。各種レンズ、照明装置等、豊富なアクセサリのレンタルも行っておりますので、あらゆる高速度撮影に対応いたします。 また、技術スタッフの派遣サービスも行っておりますので、ご経験が無いお客様でも、簡単に高速度撮影を行うことが出来ます。経験豊富なスタッフがおりますので、撮影手法の相談や機種選定のアドバイス等、お気軽にお問い合わせください。 | |
