CAMAC

Ｃ００４
アウトプットレジスタ

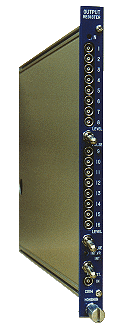

photo 　 NIMのパルスやレベルをCAMACにより出力するので、モジュールのテストや同期をとる場合に有効

特長

  • CAMACで書いた16bit信号をNIM信号で出力
  • 出力信号は、レベル出力とパルス出力、外部同期出力の3方法が可能
    また、8bitごとに出力信号を切替
仕様
    EXT.入力 ： NIMレベル　最小幅50ns
    出　力 ： NIMレベルモード、NIMパルスモード
    (100ns〜1μs)
    形　状 ： CAMAC標準1幅モジュール
    電　源 ： +6V　450mA
    -6V　650mA
CAMACファンクション
    F(9)・A(0)・S2 ： 出力のリセット
    F(16)・A(0)・S1 ： 16bitのデータ書き込み
    レベル出力の場合は、この時からNIM信号が出力
    F(16)・A(0)・S2 ： 内部パルス出力の場合は、この時から100ns〜1μsの幅のNIM信号を出力
    (Z+C)・S2 ： 出力のリセット
