CAMAC

Ｃ００９Ｈ
16ch チャージ積分型ADC（高速14bit）

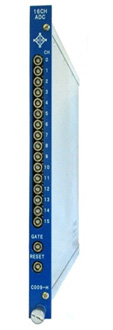

photo 　 このモジュールはアナログ信号入力のゲート間のチャージ量を積分し、 その量をA／D変換します。
ADCには 高速逐次比較型を使用しており、積分チャージを一度ホールド してから変換しています。
CAMAC規格の1幅内に16chという高集積も実現しています。

特長

  • 0〜1000pc チャージを検出
  • 入力インピーダンス 50Ω
    負極信号入力
  • ADCは高速14bit・逐次比較型
  • クロストークがなくノイズも少ない
  • ±2カウントの安定性
  • 最少ゲート幅50nSecから対応
  • 低価格
  • 16ch 高集積
仕様
    アナログ入力 ： 0〜-1000PC（0〜-5V）　ユニポーラ
    入力インピーダンス 50Ω（変更可能）
    ゲート入力 ： NIMレベル　最少幅 50nSec
    リセット入力 ： NIMレベル　最少幅 50nSec
    リセット時間 ： 800nSec
    残留ペデスタル ： 標準 1000カウント
    ADC ： 逐次比較型 14bit
    ADC変換時間 ： 〜15μSec
    直線性 ： 2LSB
    形状 ： CAMAC 標準 1幅モジュール
    電源 ： ＋6V、＋24V、−6V、−24V
CAMACファンクション
    F(0)・A(0〜15)・S1 ： データリード　0〜15ch
    F(2)・A(0〜15)・S1 ： データリード　0〜15ch
    F(2)・A(15)・S2 ： ホールドリセット、LAMクリアー
    F(8) ： テストLAM
    F(9)・S2 ： ホールドリセット、LAMクリアー
    F(10) ・S2 ： LAMクリアー
    C ・S2 ： ホールドリセット、LAMクリアー
    Z ・S2 ： ホールドリセット、LAMクリアー

お断りなく仕様を変更する場合がございますのでご了承ください
