CAMAC

Ｃ０１９
ADCテスタ

photo 　 このモジュールは、A/Dコンバータのテスト用モジュール
出力にPULSE OUTとCHARGE OUTがあります
PULSE OUTは、このモジュール内部のD/Aコンバータの出力電圧を50Ωドライブのパルスとして出力します
chARGE OUTは、PULSE出力の微分波形を出力します

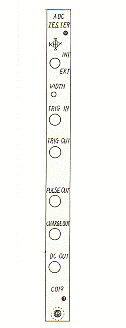

フロントパネル

    INT/EXTスイッチ ： 内部トリガーと外部トリガーの切換
    NIM信号に同期し信号出力
    WIDTH ： 出力するトリガー信号の巾を変えるためのVR
    TRIG. IN ： 外部トリガーの入力　NIMレベル
    TRIG. OUT ： トリガー(ゲート)出力　NIMレベル
    PULSE OUT ： パルス出力　+5V〜-5V
    chARGE OUT ： チャージADC用パルス出力
    (PULSE OUTのCR微分出力)
    DC OUT ： D/Aコンバータの電圧出力
CAMACファンクション
    F(16)・A(0) ： D/Aコンバータデータ書込み
    F(25)・S1 ： 内部トリガー出力
