CAMAC

Ｃ０２２
マルチチャンネルスケーラ (MCS)

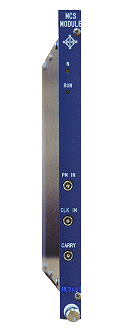

CAMACのMCSモジュール

特長
  • 放射線からのパルス信号(NIMレベルまたはTTLレベル)を時間単位(10μs～0.1s)でカウントするマルチチャンネルスケーリングモジュール
  • メモリは最大32kW
  • カウンタの最大は24bit

仕様

入　力 ： NIMレベル信号TH=-0.4Vまたは、TTLレベルTH=2.4V
内部スイッチにて切替
カウンタ ： 24bitカウンタmax80MHzモード
①24bitカウンタをメモリへのロードごとにクリアする
②24bitカウンタをメモリへのロードごとはクリアしない
(累積値を書込む)
このモードは、数え落としがなくなります。
メモリ ： 最大32kWプログラム選択
256W、512W、1kW、2kW、4kW、8kW、16kW、32kW
クロック ： 最大1MHzプログラム選択
100kHz、10kHz、1kHz、100Hz、10Hz、1Hz、0.1Hz、EXT.
EXT.クロック ： NIMレベルまたはTTLレベル(内部スイッチにて切替)
