CAMAC

Ｃ０２６

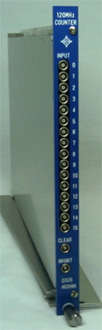

16ch　120MHz　カウンタ


１６ｃｈ１２０ＭＨｚカウンタは最大入力周波数が １００ＭＨｚの高速ＮＩＭ信号用カウンタです。
回路は、独立した ２４ｂｉｔの高速カウンタが１６チャンネル内蔵されています。(ＣＰＬＤにより高速処理）
インヒビットは、１６チャンネルのカウンタに同時にかかります。

仕様

    入力数 ： １６
    入力信号 ： 標準ＮＩＭ信号
    最大入力周波数 ： １２０ＭＨｚ
    A/D ： 12bit
    最小入力パルス幅 ： ５ｎＳｅｃ
    インヒビット入力 ： 全チャンネル共通
    インヒビット信号 ： 標準ＮＩＭ信号
    ファーストクリア入力 ： 全チャンネル共通
    ファーストクリア信号 ： 標準ＮＩＭ信号
    最小ファーストクリア
    入力パルス幅    		 ： １０ｎＳｅｃ
    入力コネクタ ： レモ型
    筐体 ： ＣＡＭＡＣ１幅
    使用電源 ： ＋６Ｖ　　３５０ｍＡ
    －６Ｖ　　５００ｍＡ
CAMACファンクション
    Ｎ・Ｆ（０）・Ａ（ｎ） ： ｎチャンネルのデータ読み出し
    （ｎ＝０～１５）
    Ｎ・Ｆ（１） ： オーバーフローチャンネルの読み出し
    Ｎ・Ｆ（９） ： 全チャンネルクリア
    Ｎ・Ｆ（１０） ： オーバーフローピットのクリア
    Ｎ・Ｆ（２５） ： カウンタ　インクリメント
    Ｃ、Ｚ ： イニシャライズ　クリアー
    Ｉ ： インヒビット
