CCD−05
CCDラインセンサードライバー


CCD−05は、1MHzの高速クロックレートを有したCCDラインセンサーで、512画素、1024画素のデータを12BITにA/D変換し出力します。
メモリーボックス(CCD−BX)+インターフェース(CCD−PCI)を使用することにより、パソコン画面で入力光の強度分布を直接見ること出来ます。

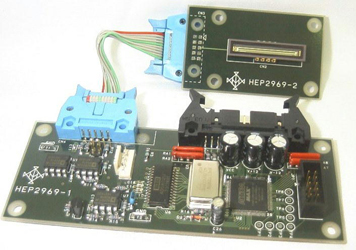

512画素、1024画素用CCDドライブ基板
(浜松ホトニクス社リニアイメージセンサー用)
ドライブクロック
スキャンレート
1MHz
1mS
メモリーボックス(CCD−BX)使用によりPC画面に即出力
光学設計、カメラ設計も致します



< 仕   様 >
・使用可能リニアイメージセンサー(浜松ホトニクス社)
CCD−05NM( 22pin )   S3921 シリーズ
S3922 シリーズ
S3923 シリーズ
S3924 シリーズ
CCD−05CM( 8pin )   S8377 シリーズ
S8378 シリーズ
・内部クロック 1.2M、1M、500K、250K、125K、
62.5K、31.25K、15.625K
パソコンによる外部切替
・ADコンバーター 12bit ADC
・CCD−BX D/Aコンバータ 8bit モニター出力付
1ラインメモリー
(オプションで200ラインメモリー可能)
・CCD−PCI DOSVパソコンのPCIスロット用 I/F カード



お断りなく仕様などを変更する事がありますのでご了承ください。
