CAMAC

C001

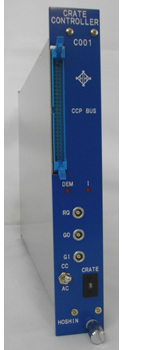

PC用 CAMACクレートコントローラ(CCP−F)


PCでCAMACクレートを手軽にコントロール

CCP-Fは、PCで簡単にCAMACクレート内のモジュールの制御、データの収集を行ないます。またPCをホストコンピュータとしておりますのでデータ処理がオンラインで可能となり、データ収集するとすぐ解析が可能です。そのため、データをディスクなどに記憶することが極めて容易に行われます。

特長

  • PCによるCAMACコントローラ PCから見ると、CAMACクレートがI/Oバスの一部になりN・A・Fの書き込みでCAMACサイクルがスタート 最大7台のCCP-Fが1台のPCでコントロール可能
  • 低価格
補助コントローラ機能
    CCP-FはCAMAC規格に準拠した2幅のクレートコントローラモジュールです。スイッチの切替によってNデコーダを電気的に切り、補助コントローラとして使用する事が可能です。
    補助コントローラ専用1幅モジュール CCP-G も製造いたしております。

PCインタフェース
    PC側には、そのPCに応じたインタフェースが必要です。
    以下のインタフェースを取り扱っておりますので、ご指定下さい。下記以外のPCにつきましても接続が可能ですのでご相談ください。
    型番 コンピューター
      CCP-PCI     PCI スロット 搭載型
    CCP-PCC   PC カードスロット 搭載型
    CCP-USB   USBポート 搭載型
仕様
    形 状 CAMAC規格2幅モジュール
    前面入力 50pinフラットコネクタ(CCP規格準拠)
    最大転送速度10Mbyte/s
    (ソフトウェアによるアドレススキャンモードなどが可能)
    グラントイン、グラントアウト、リクエストなどの補助コントローラ用入力(TTLレベル)
    後面入力 補助コントローラコネクタ
    電源電流 +6V 最大1.2A
