ＨＨＢ３
ピークホールドHB

入力信号の最大値をホールドするハイブリッドＩＣ

HHB3

・ ハイブリットタイプ
・ 入力信号 ： 0～4V、
      0.5μSec以上の幅に対応
・ 立ち上がり幅 ： 160nSec程度
・ ドループタイム ： 20mSec以上
・ 電源 ： ±5V電源

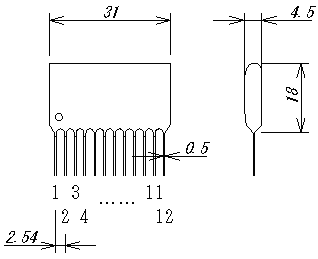

外形寸法 及び ピンアサイン

HHB3

1 ： INPUT
2 ： 0V（GND）
3 ： EXTR
4 ： ＋5V（VCC）
5 ： 0V（GND）
6 ： －5V（VDD）
7 ： 0V（GND）
8 ： OUTPUT
9 ： 0V（GND）
10 ： NC
11 ： 0V（GND）
12 ： RESET
    （TTLレベルのHでピーク値をクリア）
仕様
内容 ： ハイブリッド型　ピークホールドIC
電源 ： ＋5V　0.05A
  ： －5V　0.03A

さらにドループタイムの長いものも製作いたします。

お断りなく仕様などを変更する事がありますのでご了承ください。
