NIM

Ｎ００２

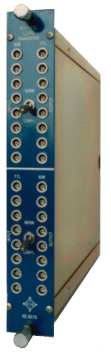

NIM-TTL レベルコンバータ

photo 　 特長
  • 8入力のTTL信号をNIM信号に変換し、8入力のNIM信号をTTL信号に変換する2系統変換のモジュール
  • 各種計測器とNIM信号の変換に最適
仕様
    NIM→TTL変換
    入　力
    　コネクタ ： LEMOコネクタ
    　インピーダンス ： 50Ω
    　最大入力 ： ±2V
    出　力
    　コネクタ ： LEMOコネクタ
    　極　性 ： フロントパネルSWにて切替
    　最小インピーダンス ： 200Ω
    　ディレー ： ～15nSec
    TTL→NIM変換
    入　力
    　コネクタ ： LEMOコネクタ
    　インピーダンス ： 1kΩ以上
    　最大入力 ： +6V
    　最小入力 ： -1V
    出　力
    　コネクタ ： LEMOコネクタ
    　インピーダンス ： 50Ω
    　極　性 ： フロントパネルSWにて切替
    　ディレー ： ～10nSec
    電　源 ： +6V　100mA
    -6V　500mA
