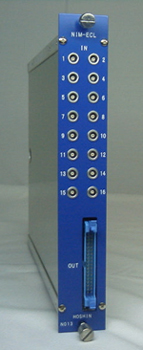

N01316ch NIM-ECL レベルコンバータ
 |
|
特長
- MWPC、MWDC用データをNIMからECLへ変換
- 16chのNIM入力をECLへ変換
仕様
入 力 |
コネクタ |
: |
LEMO |
インピーダンス |
: |
50Ω |
ディレイ |
: |
〜15ns |
出 力 |
コネクタ |
: |
34pinフラットコネクタ(背面パネル) |
インピーダンス |
: |
100Ωバランスシグナル |
電 源 |
: |
+6V、-6V |
|
ECL出力コネクタ
ピンNO. |
内容 |
ピンNO. |
内容 |
ピンNO. |
内容 |
ピンNO. |
内容 |
1 |
GND |
10 |
ch12 |
19 |
ch7* |
28 |
ch3 |
2 |
GND |
11 |
ch11* |
20 |
ch7 |
29 |
ch2* |
3 |
ch15* |
12 |
ch11 |
21 |
ch6* |
30 |
ch2 |
4 |
ch15 |
13 |
ch10* |
22 |
ch6 |
31 |
ch1* |
5 |
ch14* |
14 |
ch10 |
23 |
ch5* |
32 |
ch1 |
6 |
ch14 |
15 |
ch9* |
24 |
ch5 |
33 |
ch0* |
7 |
ch13* |
16 |
ch9 |
25 |
ch4* |
34 |
ch0 |
8 |
ch13 |
17 |
ch8* |
26 |
ch4 |
9 |
ch12* |
18 |
ch8 |
27 |
ch3* |
|
