NIM

Ｎ０１４
2ch ゲートジェネレータ

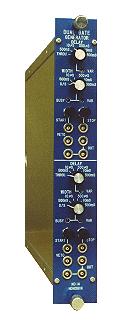

photo　 スタート信号から指定時間遅らせた指定幅のパルスを出力するモジュール

特長

  • スタート信号を200nSec〜350mSecまでディレイの調整が可能
  • GATE幅は、50nSec〜350mSec。
    または、スタート信号からストップ信号までの時間
  • VETO・INがありスタート信号を禁止可能
  • 2chのいずれかのGATEをNIMのBINに出すことが可能
仕様
    入　力　　START、STOP、VETO
    　コネクタ ： LEMO
    　レベル ： NIM規格
    　スレッシュホールド ： -450mV
    　インピーダンス ： 50Ω
    　最大入力 ： ±2V
    出　力
    　コネクタ ： LEMO
    　レベル ： NIM規格
    　インピーダンス ： 50Ω
    　ディレイ ： 70nSec(スルー時)
    (200nSec〜350mSec)
    　幅 ： 50nSec〜350mSec
    S/S時はSTARTからSTOP間
    形　状 ： NIM標準1幅モジュール
    電　源 ： +6V　300mA
    -6V　350mA
