NIM

Ｎ０１９
8ch ディスクリミネータ

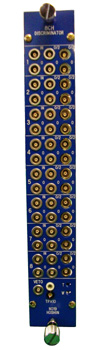

photo 　 このモジュールは、アナログ信号がスレッシュホールドを越えた時に あらかじめ設定した幅のデジタルＮＩＭ信号を出力します。

特長

  • 高速特性の良いコンパレータを採用
    （１００ＭＨｚ動作）
  • スレッシュホールドと出力幅は、
    フロントで一斉調節が可能
  • 出力幅は各チャンネル毎に個別設定も可能
    （内部ボリュームで設定）
  • 出力信号の立上り・立下り時間は２ｎＳｅｃ 以下
仕様
    入　力
    　インピーダンス ： 50Ωダイレクトカップル
    　スレッシュホールド ： -20mV〜-240mV
    前面パネルのボリュームにより調整
    モニターピンがありスレッシュホールド電圧が出力している
    　最小入力幅 ： 2ns(100mV以上の信号)
    　入力保護 ： +0.7V以上、-6V以下に対し
    ダイオードによる保護
    　最大入力レート ： 60MHz
    VETO入力(出力禁止信号)
    　インピーダンス ： 50Ω
    　電　圧 ： NIM規格スレッシュホールド電圧
    -450mV
    　BIN GATE入力(後面NIMコネクタより受入)
    　インピーダンス ： 1.3kΩ
    　電　圧 ： TTLシグナル
    　切　替 ： 後面スイッチによりON/OFF可
    出　力
    　インピーダンス ： 50Ω
    　信号レベル ： NIM規格準拠
    レベル0　0mA(0V)
    レベル1　-16mA(800mV)
    　内部出力調整幅 ： 20ns〜150ns
    　外部出力調整幅 ： ±25%
    　立上がり時間 ： 2ns以下
    　立下がり時間 ： 2ns以下
    電　源 ：
    ＋６Ｖ　５０ｍＡ
    −６Ｖ　２Ａ    		 ＋１２Ｖ　５０ｍＡ
    −１２Ｖ　５０ｍＡ
