NIM

N025
8ch LEDドライバー

8ch LEDドライバー(N025)
  • ホトマル、ピンホト動作確認
    タイミングテストなどに最適。
  • 内部VRで電流制限可能

    概要

    この8ch LEDドライバー(N025)は、1個のNIMレベル信号 に同期して、8個のLEDを同時にドライブするためのモジュールです。

    使用方法

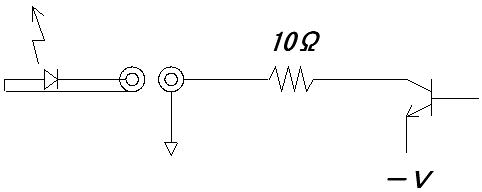

    NIMの信号を入力すると、その信号幅と同じ幅でLEDに電流を流し、光らせます。流す電流は下方にあるVRにて調整します。 出力回路には保護抵抗10Ωがあり、以下のような接続になります。

    形状 NIM標準1幅モジュール
    電源 +6V 200mA
      -6V 200mA
      -12V 300mA
