NIM

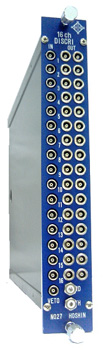

Ｎ０２７16ch ディスクリミネータ
 |
|
このモジュールは、アナログ信号がスレッシュホールドを越えた時に
あらかじめ設定した幅のデジタルＮＩＭ信号を出力します。
 特長
- 高速特性の良いコンパレータを採用
（１００ＭＨｚ動作）
- スレッシュホールドと出力幅は、
フロントで一斉調節が可能
- 出力幅は各チャンネル毎に個別設定も可能
（内部ボリュームで設定）
- 同じ仕様で、各チャンネル毎にスレッシュホールドが
調整できるタイプも製作しております
（Ｎ０２７－１ ）
仕様
| 入力 |
|
| インピーダンス |
： |
50Ω ダイレクト カップル |
| スレッシュホールド |
： |
-20mV～-240mV
前面パネルのボリュームにより調整。
モニターピンがありスレッシュホールド電圧が出力している。 |
| 最小入力幅 |
： |
2nSec（100mV以上の信号） |
| 入力保護 |
： |
+0.7V以上、-6V以下に対しダイオードによる保護 |
| 最大入力レート |
： |
60MHz |
|
| VETO入力（出力禁止信号） |
|
| インピーダンス |
： |
50Ω |
| 電圧 |
： |
NIM規格スレッシュホールド電圧
-450mV |
|
| BIN GATE入力（後面NIMコネクターより受け入れ） |
|
| インピーダンス |
： |
1.3KΩ |
| 電圧 |
： |
TTLシグナル |
| 切替 |
： |
後面スイッチによりON/OFF |
|
| 出力 |
|
| インピーダンス |
： |
50Ω |
| 信号レベル |
： |
NIM規格準拠
レベル0 0mA（OV）
レベル1 -16mA（800mV以上） |
| 内部出力調整幅 |
： |
20nSec～100nSec |
| 外部出力調整幅 |
： |
±25％ |
| 立上がり時間 |
： |
2nSec以下 |
| 立下がり時間 |
： |
2nSec以下 |
| 形状 |
： |
NIM 1巾 |
| 電源 |
： |
＋６Ｖ １５０ｍＡ －６Ｖ ２.３Ａ |
|
