NIM

Ｎ０３５

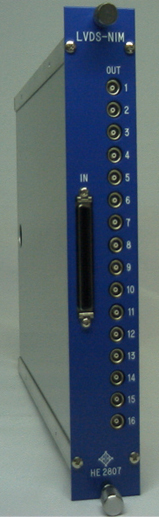

16ch LVDS-NIM LEVEL CONVERTER

16ch LVDS-NIM LEVEL CONVERTER（N035）　

特長

  • 16chのLVDS信号をNIMレベルにレベル変換するモジュールです。
  • データの遅れは8nSec以下

仕様

入力コネクター ： DHA-RC68-R131
（68ピンコネクター）
入力インピーダンス ： 100Ω
出力コネクター ： レモコネクター
出力インピーダンス ： 50Ω
電源 ： +6V，-6V

ピンアサイン

1 GND 35 GND
2 CH1- 36 CH2-
3 CH1+ 37 CH2+
4 CH3- 38 CH4-
5 CH3+ 39 CH4+
6 CH5- 40 CH6-
7 CH5+ 41 CH6+
8 CH7- 42 CH8-
9 CH7+ 43 CH8+
10 CH9- 44 CH10-
11 CH9+ 45 CH10+
12 CH11- 46 CH12-
13 CH11+ 47 CH12+
14 CH13- 48 CH14-
15 CH13+ 49 CH14+
16 CH15- 50 CH16-
17 CH15+ 51 CH16+
