特長

• 0〜1000pcチャージを検出
• 入力インピーダンス50Ω負信号入力
• ADCは高速14bit　逐次比較形
• ４層基板によりクロストークがなくノイズも少ない
• ±２カウントの安定性
• 最少ケート幅30nSecから対応

アナログ入力信号のゲート間のチャージ量を積分し、その量をA/D変換いたします。
ADCには高速逐次比較形を使用しており積分チャージを一度ホールドしてから変換しております。

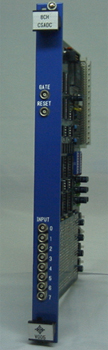

又このモジュールは１幅モジュールで8chという他に類を見ないほどの高集積を実現しております。
主として、フォトマルマルチプライヤーを用いたカロリーメーターに使用されるチャージ 積分型アナログデジタルコンバータモジュールでVME6Uの規格に合格しております。
入力インピーダンスは50Ωです。

仕様

アナログ入力	：	0〜−1000PC　8チャンネル レモコネクタ
入力インピーダンス	：	50Ω
ゲート幅	：	30nSec（最少）〜1μSec
リセット時間	：	400nSec
残留ペデスタル	：	標準300カウント (ゲート幅　200nSec）
直線性	：	±0.03％±（0.3pc）
変換時間	：	15μSec
形状	：	VME6Uモジュール
電源	：	+12V +5V -12V


お断りなく仕様などを変更することがありますのでご了承下さい。
