VME

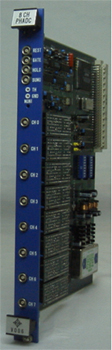

Ｖ００６
8ch　PHADC

  • 8chをVME1幅に凝縮
  • 入力信号は正負のいずれでも可、又入力インピーダンスも50Ω〜5kΩ納入時にご指定下さい。
  • 8chが同時に測定可能。
  • ピークホールド部はミニカード化し、メンテナンスが容易。
  • ADCは高速14bit逐次比較型
  • アナログのサム出力がある。
  • 内部にディスクリをもち
HOLD-OUTにNIM出力する
(この出力をGATEにするとPHAとして自己トリガーが可能）

アナログ信号のピークの電圧を14bitADCでデジタル化します。
ゲート幅500nSecより対応しますので高速シグナルにも対応します。

　

VMEアドレス

    I/O　A（0〜15）READ ： データリード　0〜7ch
    I/O　A（16） READ ： テストＬAM
    I/O　A（16） WRITE ： ピークホールドリセット
仕様
    ゲート入力 ： NIMレベル最小幅500nSec
    アナログ入力 ： 0〜2.5V（又は0〜-2.5V）
    〜100nSec立上
    〜200nSec立下
    〜200nSec立上
    〜300nSec立下り
    入力インピーダンス ： 50Ω変更可能
    セット入力 ： NIMレベル最小幅50nSec
    リセット時間 ： 800nSec
    残量ペデスタル ： 標準50カウント
    変換時間 ： 10μSec以下
    SUM出力 ： 8ch入力の加算出力
    ホールド出力 ： SUM出力ディスクリミネーター(NIMレベル)
    ADC ： 逐次比較型　14bit
    直線性 ： 2LSB以下
    形状 ： VME 6U標準1幅モジュール
    電源 ： +5V、+12V、-5V、-12V

    お断りなく仕様などを変更することがありますのでご了承下さい。
