VME

Ｖ０１４

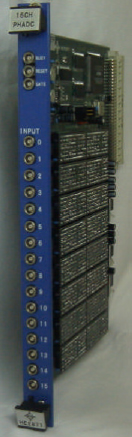

16ch PHADC


特徴

  • 16chをVME1幅に凝縮
  • 入力信号は正負のいずれでも可、
    又入力インピーダンスも50Ω〜5kΩ納入時にご指定下さい。
  • 16chが同時に測定。
  • ピークホールド部はミニカード化し、メンテナンスが容易。
  • ADCは14bit逐次比較型をマルチプレックス
  • Total変換時間100μSec以下
アナログ信号のピークの電圧を14bitADCでデジタル化します。
ゲート幅500nSecより対応しますので高速シグナルにも対応します。

VMEアドレス

    l/O A（0〜15）READ ： データリード0〜15ch
    l/O A（16） READ ： テストLAM
    l/O A（16） WRITE ： ピークホールドリセット

仕様

    ゲート入力 ： ＮＩＭレベル最小幅500nSec
    アナログ入力 ： 0〜2.5V（又は0〜-2.5V）
    立ち上り時間 ：200nSec以上
    幅 ：300nSec以上
    入力インピーダンス ： 50Ω変更可能
    リセット入力 ： ＮＩＭレベル最小幅50nSec
    リセット時間 ： 800nSec
    残量ペデスタル ： 標準100カウント
    変換時間 　 100μSec以下
    ＡＤＣ
    		 　 逐次比較型14bit
    直線性 　 2LSB以下
    形状 　 VME6U標準1幅モジュール
    電源 　 +5V、+12Ｖ、-12V

    お断りなく仕様などを変更することがありますのでご了承下さい。
