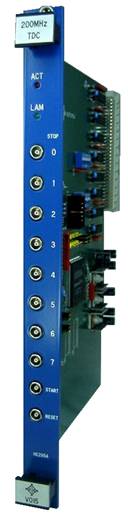

VME

Ｖ０１５
8ch 200MHz TDC


特徴

  • 内部クロック２００ＭＨｚで時間精度５ｎＳｅｃを実現。
  • １２bitバイナリーでカウント。２０μＳｅｃまで計測可能。
  • コモンスタートモード。
  • 入力信号は、ＮＩＭレベル。
内部クロック２００ＭＨｚで、１２ｂｉｔカウンター方式の
時間間隔測定用モジュールです。

VMEアドレス

    ＲＥＡＤ　　＊＊＊（０〜Ｅ） ： データリード０ｃｈ〜７ｃｈ
    ＷＲＩＴＥ　＊＊＊０ ： データ、ＬＡＭクリア
    ＡＭコード ： ”３９”　または　”３Ｄ”

仕様

    入　　 力　　 巾 ： ２５ｎｓ以上
    ストップ入力信号 ： ＮＩＭレベル、ＥＣＬレベル
    スタート入力信号 ： ＮＩＭレベル
    クロック ： ２００ＭＨｚ
    カウンター ： １２ｂｉｔバイナリー
    分解能力 ： ５ｎＳｅｃ
    形　　　　　　状 ： VME 規格６U１幅モジュール
    電　　　　　　源 ： ＋５Ｖ　　　２Ａ
    −１２Ｖ ０．３Ａ

お断りなく仕様などを変更することがありますのでご了承下さい。
