1273 KにおけるLa-Mn-Zr-O 系の化学ポテンシャル図

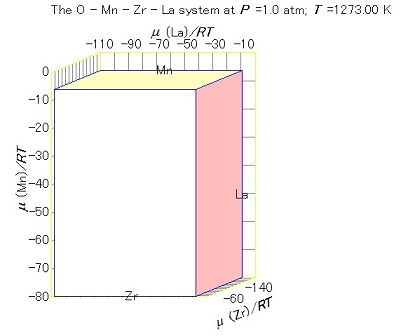

1. 図：３次元化学ポテンシャル図　 μ(La)-μ(Mn)-μ(Zr) プロット






2. 記述
     トップへ   詳細

   • これは、4構成成分 La-Zr-Mn-O 系の等温における３次元化学ポテンシャル図です。 ４成分のうち３成分のみ座標としてもちいています。ここでは、 μ(La)/RT, μ(Mn)/RT, μ(Zr)/RT が使用されています。

   • ３次元図では、安定相は多面体で表されています。 全体図はこのようないくつかの多面体から構成されています。 この図では、多面体を構成する多角形が色塗りされるため、多面体の内部をみることはできないし、 その多面体の下もみることができない。

   • 図を回転させることで、多の多面体が見えることもある。

   • 可視な多面体の下にある他の多面体を見るために、それぞれの多面体について透明にするかの設定を変更できる機能がついている。

     例 4(b)　参照;


3. 詳細
     トップへ   記述


   1. [化学系] MALT

      化合物の取得

   <La,Mn,Zr,O> 系の選択


   2. プロジェクト > 化学系

      <化学系> ダイアログ

      {化合物の選択} 頁

      一括指定

      x 全ての凝縮相
      o 個々の気相化学種
      o 気体混合物



   3. プロジェクト > 図の選択

      <作図条件の設定> ダイアログ

      {次元変数の指定} 頁

      温度

      x 固定　1273 K
      o 固定せず

      圧力

      x 固定　1 気圧
      o 固定せず

      {図の選択}　頁

      ３次元化学ポテンシャル図
      座標の選択

      (La)
      (Mn)
      (Zr)

   4. 実行 > 計算の実行

   5. 図 > 配色詳細

   6. <図の操作> ダイアログ

      {多角形の配色} 頁

      (1)３色配色　元素に基礎

      (LA) 赤
      (Mn) 黄
      (O) 青

      ! (Zr)は特定されないので、白色で表される。
