作図例 : ３次元化学ポテンシャル図(4b) (La, Mn, Zr, ZrO2) を透明化する

作図例   CHDメニュ   CHDダイアローグ   CHDコマンド

関連 作図例 4a   記述   詳細

(La, Mn, Zr, ZrO₂) を透明化する

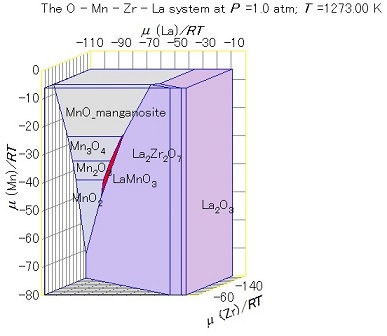

1. 図 : 1273 KにおけるLa-Mn-Zr-O 系の化学ポテンシャル図.




   記述：　3次元化学ポテンシャル図の作図例 (4b)
   (La, Mn, Zr, ZrO₂) を透明化する
     トップへ   詳細


   • この図は例（4a）と比較すべきものです。 (4a)では同じ系に対して透明化していない図が提示されています。

   • この図は例(3b)とも比較すべきものです。 (3b)では同じ系でa (ZrO₂) = 1.0の条件下で作図されています。\

   • ZrO₂ 相を透明化しているので、目に見える MnO, Mn₃O₄, Mn₂O₃, MnO₂, LaMnO₃, La₂Zr₂O₇, は皆 ZrO₂と平衡します。 この意味で、相の配列は例(3b)に非常に良く似ています。



2. 詳細：3次元化学ポテンシャル図(4b)の作図手続き
     トップへ   記述


   1. [化学系] MALT

      化合物検索

   <La,Mn,Zr,O> 系の選択

   2. プロジェクト > 化学系

   3. [系の指定] ダイアローグ

      • [化合物の選択] 頁

        一括指定方法

        x 全ての凝縮相
        o 個々の気相化学種
        o 気体混合物


   4. プロジェクト > 図の選択

   5. [作図条件の設定]ダイアローグ

      • (1) 次元変数の指定頁

        温度

        x 1273 K　に固定
        o 固定せず

        圧力

        x 1 atm　に固定
        o 固定せず

      • (3) 図の選択頁

        {図のタイプ}

        3次元化学ポテンシャル図
        座標の選択

        (La)
        (Mn)
        (Zr)


   6. 実行 > 計算の実行

   7. 図 > 配色詳細

   8. [図の操作フォーム]

      (3) 多角形の配色

      (1)空間次元に基礎をおいた三色配色

      (LA) 赤
      (Mn) 黄
      (O) 青

      ! （Zr)には特定していないので、Zr相は白で表される。
      (3)事前選定　頁

      1) 最初に "現在の３色" ボタンをクリック

      "LaMnO3" 相を選んで
      色を赤に変更


   9. 表示 > グラフインスペクター

   10. [グラフインスペクター]フォーム

       {化合物} 頁

       "La", "Mn", "Zr" と "ZrO₂"相をクリックして透明化
