1000 ＫでのCa-C-O 系の化学ポテンシャル図

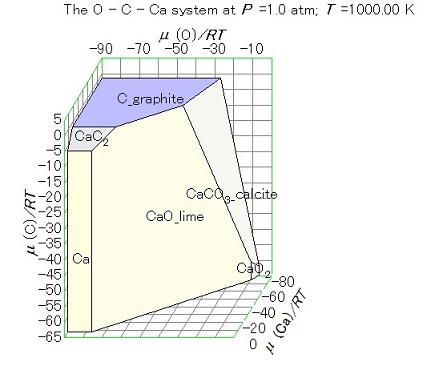

1. 図：３次元多面体図 μ(Ca)-μ(C)-μ(O) プロット




2. 作図の記述 : 温度一定 (2a)
     トップへ   詳細


   • Ca-C-O 系には、1000 Ｋにおいて、Ca, C(黒鉛), CaC₂, CaO, CaCO₃, CaO₂の６相が存在する。

   • 安定相を表す面はどれも平面であり、その勾配は化学量論数に対応している。

   • ３相共存状態は化学ポテンシャル空間での１点に対応する。 ３つの平面は凸の頂点を形作る。 ３平面のことなる勾配はそれぞれの相の異なる組成に対応している。



3. 詳細手続き： 温度一定図例(2a)の手順
     トップへ   記述


   1. [化学系] MALT

      化合物検索

   <Ca,C,O>系の検索

   2. プロジェクト > 化学系

   3. [系の指定] ダイアローグ

      • [化合物選定] 頁

      • 一括指定方法

        x 全ての凝縮相
        o 個々の気相化学種
        o 気体混合物
        注意: x チェックあり ; o チェックなし.

   4. プロジェクト > 図の選択

   5. [作図条件の設定] ダイアローグ

      • (1) 次元数の指定 頁

        温度

        x 1000 K　に固定
        o 固定せず

        圧力

        x 1 気圧に固定
        o 固定せず


   6. 実行 > 計算の実行

   7. 図 > 回転

   8. [３次元図の回転]ダイアログ
      X-軸

      水平 100 => 40
      垂直 0 => -15

      Z-軸

      水平 -50 => -50
      垂直 -20 => -80

      結果として、次の行列値が得られる。

      0.4 0.0 -0.5
      -0.15 1.0 -0.8
