作図例 : 温度一定(2b)

作図例   CHDメニュ   CHDダイアローグ   CHDコマンド

関連する作図例

  記述   詳細

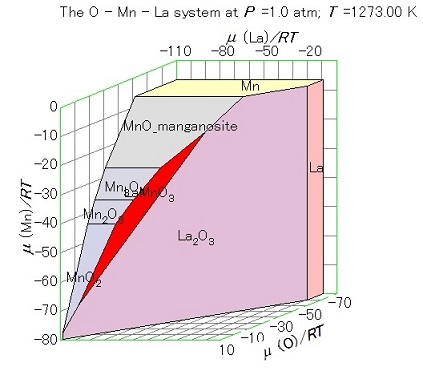

1273 ＫにおけるLa-Mn-O 系の化学ポテンシャル図

1. 図 : ３次元多面体図　μ(La)-μ(Mn)-μ(O) プロット




2. 作図の記述 : 温度一定 (2b)
     トップへ   詳細

   • La-Mn-O 系には1273 Kにおいて　 Mn, MnO, Mn₃O₄, Mn₂O₃, MO₂, La, La₂O₃, LaMnO₃　の８相が安定に存在する。

   • Mn-O の副系には、マンガン酸化物が順番に配列される。これらの酸化物の境界線は、 一定酸素ポテンシャル値を持つので、平行になっている。 この酸素ポテンシャル値は次の反応の平衡酸素ポテンシャルと関連づけられる。

     MnO = Mn + 0.5 O₂(g)
     Mn₃O₄ = 3MnO + 0.5 O₂(g)
     3Mn₂O₃ = 2Mn₃O₄ + 0.5 O₂(g)
     2MnO₂ = Mn₂O₃ + 0.5 O₂(g)

   • LaMnO₃ MnO, La₂O₃, および LaMnO₃ の３相共存点は次の反応を意味している。

     LaMnO₃ = 0.5 La₂O₃ + MnO + 0.25 O₂(g)

   • MnO₂, La₂O₃ および LaMnO₃ の３相共存点は次の反応を意味している。

     LaMnO₃ + 0.25O₂(g) =0.5 La₂O₃ + MnO₂

   • LaMnO₃ の安定酸素ポテンシャル領域はこの還元および酸化平衡酸素 ポテンシャルより決まる。



3. 詳細手続き： 温度一定図例(2b)の手順
     トップへ   記述


   1. [化学系] MALT

      化合物検索

   <La,Mn,O> 系の検索

   2. プロジェクト > 化学系

   3. [系の指定] ダイアローグ

      • [化合物選定] 頁

      • 一括指定方法

        x 全ての凝縮相
        o 個々の気相化学種
        o 気体混合物
        注意: x チェックあり ; o チェックなし.

   4. プロジェクト > 図の選択

   5. [作図条件の設定] ダイアローグ

      • (1) 次元数の指定 頁

        温度

        x 1273 K　に固定
        o 固定せず

        圧力

        x 1 気圧に固定
        o 固定せず


   6. 実行 > 計算の実行

   7. 図 > 配色詳細

   8. [図の操作]フォーム

      (3) 多角形の配色

      (1)座標による三色

      X-軸 赤
      Y-軸 黄色
      Z-軸 青

      {事前設定} 頁

      1) 最初に "現在の三色" ボタンを押し
      2) 次に "LaMnO3" 相を選択してから

      色を赤に変更する
